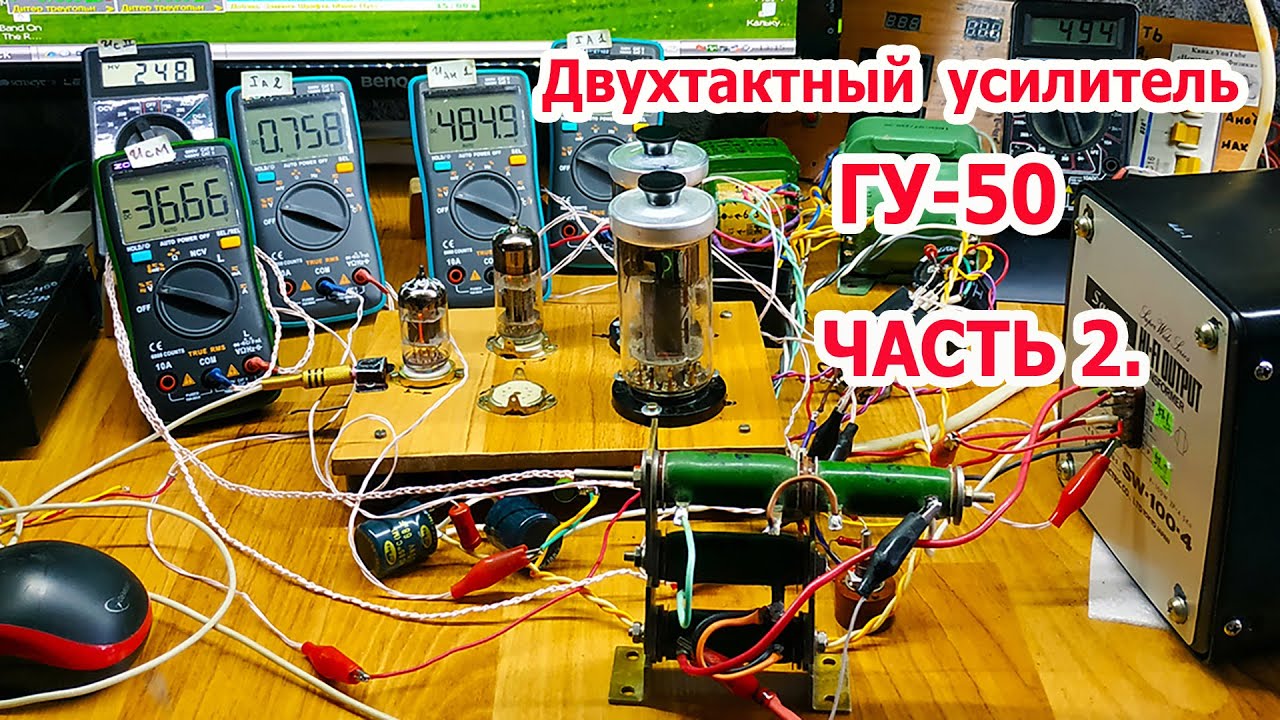

ГУ 50 в двухтактном усилителе звука. Часть2

Описание: Это видео, продолжающее рассказ о двухтактных усилителях звука, - расскажет Вам о возможности работы радиолампы ГУ-50 - в стандартном пентодном режиме - в двухтактном усилителе звука.
Во второй части видео – я заменю схему фазоинвертора – на более простую и проведу его тест.
При предварительной настройке оконечного двухтактного каскада на радиолампах ГУ-50 я использую нагрузочные резисторы вместо выходного трансформатора звука – для установки правильного режима работы радиоламп.
В качестве «подходящего» выходного трансформатора звука – использован Sansui SW-100, при помощи которого удалось показать процесс настройки и измерений двухтактного усилителя на радиолампах ГУ-50 в оконечном каскаде.
И, конечно, Вас ждет много тестов этого усилителя:
Стандартные тесты гармонических (THD) и интермодуляционных (IMD) искажений для каскадов собранного усилителя на радиолампах 6Н1П, 6Н6П и ГУ-50.
И, конечно, будет измерено выходное сопротивление этого усилителя.
Для проведения тестов, кроме китайских мультитестеров, я использую компьютерный измерительный комплекс Шмелёва и программное обеспечение «Room Equalizer Wizard», уже много раз показанные на Канале с детальным разбором их работы.
Комплектующие для сборки усилителя, показанного в этом видео - предоставил зрители Канала Николай и Кирилл.
Для желающих перевести текст видео на другие языки, прилагается файл с полным текстом видео – для подстановки в электронный переводчик.
For those who want to translate the text of the video into other languages, a file with the full text of the video is attached - for substitution in an electronic translator.
В связи со сложностью просмотра видео на платформе YouTube – создан Телеграмм-канал «Неизвестная Физика» https://t.me/UnknownPhisics
Новые видео будут публиковаться на Телеграмм-канале через несколько дней - ПОСЛЕ публикации на YouTube.
На Телеграмм-канале «Неизвестная Физика. Радиолампы» https://t.me/U_P_Radiolamps - публикуются видео с обзором радиоламп и их рабочие характеристики.
Приятного просмотра!
Чат Телеграмм-канала "Неизвестная Физика" можно посетить по ссылке: https://t.me/+g3ybjX7A3usyNWMy
***
Помочь в развитии Канала Вы можете:
Yandex Money: https://yoomoney.ru/to/410013004521132
VISA (Россия) 4048-0250-0094-9167
Это даёт возможность приобретать необходимые электронные комплектующие для съемки видео по Вашим заявкам. Благодарю Вас за помощь, друзья!
***
00:00 Канал «Неизвестная Физика» - приветствует Вас!
00:04 Продолжаю рассказ о двухтактном усилителе звука на радиолампах ГУ-50.
00:28 Замена предварительного усилителя-фазоинвертора.
02:24 Паспорта радиоламп 6Н1П и 6Н6П.
02:36 Семейства ВАХ радиоламп 6Н1П и 6Н6П.
02:52 Семейство ВАХ радиолампы ГУ-50.
03:59 Осциллограммы вход-выход фазоинвертора.
04:08 Тест THD вход-выход фазоинвертора.
05:27 Тест IMD вход-выход фазоинвертора.
06:06 АЧХ, ФЧХ и спектр THD на выходе фазоинвертора.
07:10 Осторожно! В схеме – высокое напряжение!
07:26 Паспорт радиолампы ГУ-50.
07:55 Неравномерность усиления пентода.
08:22 Усиление сигнала в двухтактном каскаде.
08:39 Собранная схема РР усилителя на радиолампах ГУ-50.
09:26 Тестовый режим ГУ-50 с резистором в аноде.
10:06 Семейство ВАХ – рабочие точка и линия при нагрузке резистором.
11:02 Тест THD при нагрузке резистором в аноде ГУ-50.
11:47 Регулировка смещения второй сетки ГУ-50.
13:04 Семейство ВАХ – рабочая точка при 250 вольтах на 2-й сетке.
13:39 Тест THD при нагрузке резистором в аноде ГУ-50 и 250 вольтах 2 сетки.
14:11 Сравнение режимов ГУ-50 с изменением смещения 2-й сетки.
14:48 Настроенная схема усилителя на ГУ-50 с резисторами в анодах.
15:18 Выходной трансформатор звука Sansui SW-100.
16:04 Первое включение усилителя с ТВЗ Sansui SW-100.
17:27 Настроенный режим оконечного каскада ГУ-50 с ТВЗ.
18:12 Семейство ВАХ с рабочей точкой ГУ-50 и ТВЗ.
19:39 Настроенная схема двухтактного усилителя звука с радиолампами ГУ-50.
20:17 Режимы работы радиолампы.
21:21 Тест THD усилителя с ГУ-50 – на нагрузке 16 ом.
22:31 Максимальная мощность усилителя с ГУ-50 – на нагрузке 16 ом.
23:21 Тест IMD усилителя с ГУ-50 – на нагрузке 16 ом.
24:10 АЧХ, ФЧХ и спектр THD на выходе усилителя с ГУ-50 – на нагрузке 16 ом.
25:28 Измерение выходного сопротивления усилителя с ГУ-50.
27:08 Заключение по проведенным в видео тестам.
