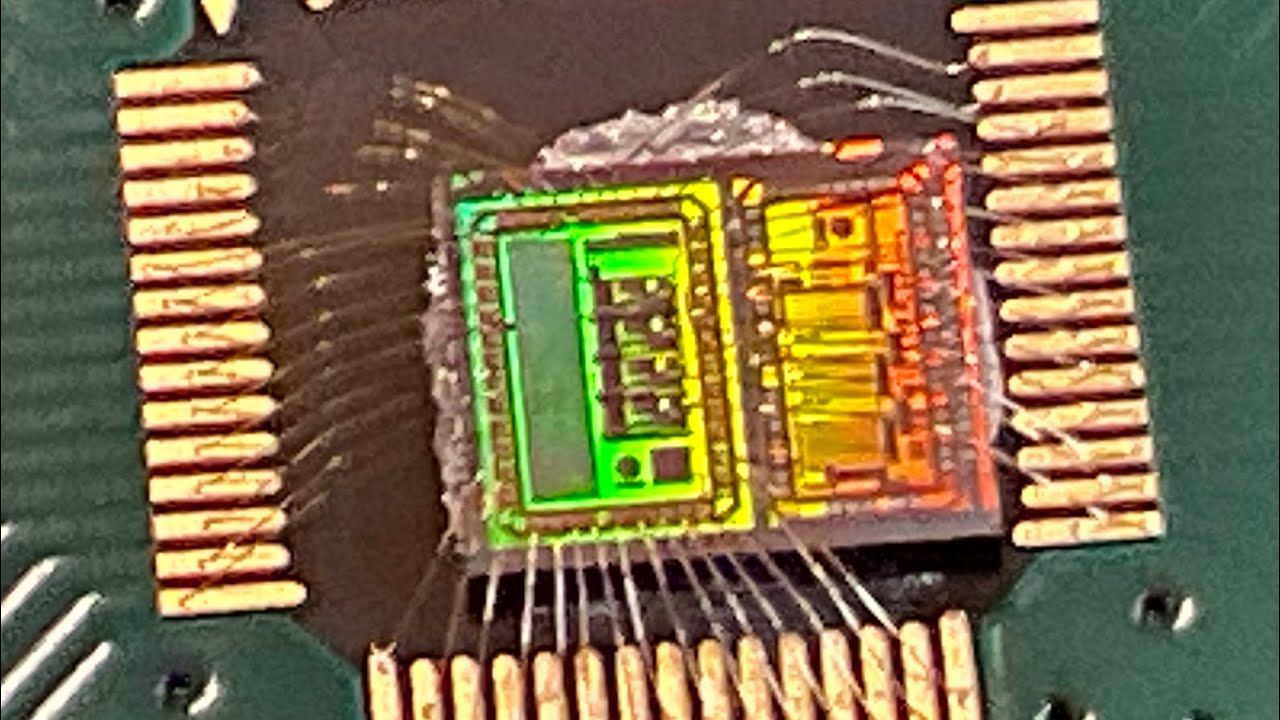

Chip-Entwurf in der 350nm Technologie - RIDE Abschlusspräsentation

Описание: Am Lehr- und Forschungszentrum Electronics & Drives wurde ein Verfahren entwickelt, das eine sensorlose Ansteuerung geschalteter Reluktanzmaschinen ermöglicht. Dieses Verfahren wurde im Rahmen vergangener Projektpraktika in einen ASIC umgesetzt. Unser Ziel war die Verbesserung der Vorgängerprojekte.
Zu den wesentlichen Verbesserungen zählen:
• Implementierung einer SPI-Schnittstelle zur Konfiguration des ASICs
• Digitale Konfigurierbarkeit der Stromreglung
• Umsetzung eines Verfahrens zur Rotor-Lagebestimmung bei Motorstart
Das Ergebnis ist der Entwurf eines Mixed-Signal ASIC in der 350nm Technologie der XFAB.
Zusätzlich wurde eine Leistungselektronik-Endstufe und eine Anwender-Software für den ASIC entwickelt. Die Präsentation soll die finalen Ergebnisse des gesamten Projekts vorführen.

Hochschule Reutlingen
Studiengang Mikro- und Leistungselektronik
Forschungsinstitut Electronics & Drives

Chapters:
00:00 Einleitung
05:23 Reluktanzmotor
11:52 SPI-Schnittstelle
14:20 HCC, FC, FSM
16:19 StartUp
20:10 ASIC Layout
21:13 Leiterplatten-Entwurf
24:32 Mainboard Teil 1
28:33 Mainboard Teil 2
32:50 Power Board Konzept
36:03 Power Board Implementierung
43:51 Projektergebnisse
50:03 Live-Vorführung
1:00:00 Ausblick
1:01:51 Outro
1:02:53 Fragerunde
