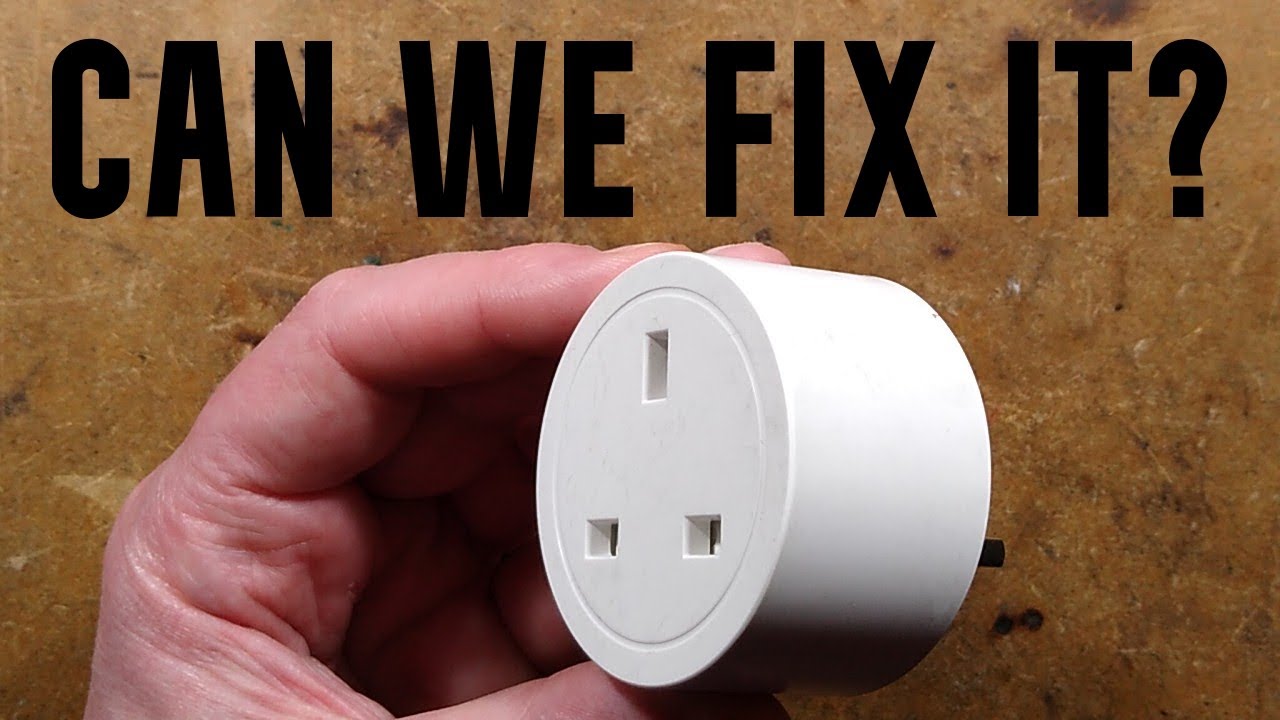

Ремонт неисправной интеллектуальной розетки LSPA7 (XiangHeWang)

Описание: Похоже, это очень распространённая умная Wi-Fi-розетка с возможностью подключения к розеткам разных стран. Как и у большинства подобных устройств, у неё есть свои недостатки, и эта оказалась неудачной.

Решение проблемы достаточно простое, но имейте в виду, что эти блоки не крепятся винтами, поэтому корпус уже никогда не будет таким прочным, как до ремонта, и существует риск оголения контактов, находящихся под напряжением, если он развалится при отключении от сети.

Вся эта схема находится под напряжением, поэтому примите соответствующие меры предосторожности при проверке в открытом состоянии. Самоуспокоенность — ваш злейший враг, и нередко люди по неосторожности хватаются за устройство, чтобы вытащить его из розетки, пока оно ещё под напряжением. Это очень серьёзный урок безопасности.
Я ни разу не брал в руки это устройство, пока оно было под напряжением.

Для ремонта вам понадобится мощный паяльник для этих надоедливых контактов и дорожек питания с высокой теплоёмкостью. Или просто не торопитесь и дайте паяльнику восстановиться после каждого использования.

Если припой не вытекает из отверстий конденсатора, можно прибегнуть к методу зубочистки. Возьмите очень острую деревянную зубочистку, расплавьте припой и вставьте зубочистку в отверстие, чтобы вытеснить его. После охлаждения зубочистка легко выйдет, оставляя место для выводов нового конденсатора.

Дважды проверьте ориентацию конденсатора, так как электролитические компоненты являются полярными и могут создать давление и лопнуть при неправильной установке. Если это произошло, просто вставьте другой конденсатор правильной ориентацией, предварительно очистив печатную плату от остатков взрыва.

Я предполагаю, что номинал конденсатора для других стран будет таким же — 470 мкФ 10 В. Важно использовать конденсатор, рассчитанный на работу с высокими частотами, иногда называемый низкое эквивалентное последовательное сопротивление (Low ESR). Я использовал конденсатор от британского поставщика компонентов CPC (Farnell) с артикулом CA08306. Постарайтесь обратиться к проверенному поставщику компонентов, так как на eBay продают бракованный заводской хлам.

Хотя реле, по всей видимости, рассчитано на 16 А, я бы никогда не доверил такое крошечное реле с таким током. 5 А было бы гораздо безопаснее. Это значит, что оно подходит для большинства нагрузок, но не для таких, как мощные нагреватели.

Не следует использовать его с нагрузками с большим пусковым током, так как это может привести к сварке контактов. Это означает, что скачок тока приводит к слипанию контактов. Иногда их можно разомкнуть, резко постукивая по твёрдой поверхности.

Приятным сюрпризом для такого компактного устройства стала функция контроля мощности. В нём используется специальная микросхема BL0937, предназначенная для этой функции.

Для тех, кто занимается перепрошивкой — чип имеет маркировку Beken BK7231T0N32.
