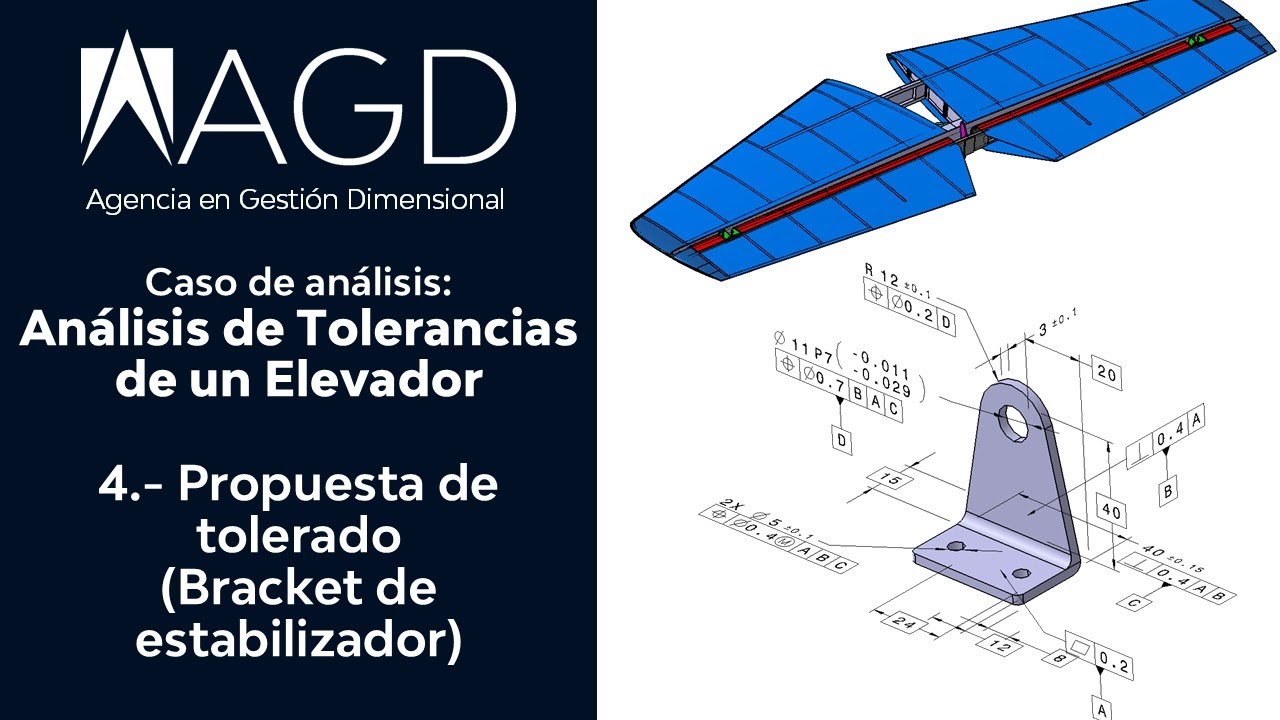

4.- Propuesta inicial de Tolerado de Bracket | Ensamble de Elevador

Описание: ✈️ En esta cuarta sesión del análisis funcional del elevador, abordamos la definición de tolerancias dimensionales y geométricas del Bracket, uno de los elementos clave de ensamble para el montaje del buje.

🔁 Si aún no has visto las sesiones anteriores, te recomendamos revisarlas para seguir el hilo completo del caso de estudio:
✔️ 1.- Análisis de Cinemática:    • 1.- Análisis de Cinemática | Ensamble de E...
✔️ 2.- Análisis de Función de Ensamble:    • 2.- Análisis de Función de Ensamble | Ensa...
✔️ 3.- Definición de Tolerancias del Buje:    • 3.- Propuesta inicial de Tolerado de Buje ...

📽 Videos relacioandos:
Campos de tolerancia dimensionales y geométricos | Conversión de tolerancias
Enlace:    • Campos de tolerancia dimensionales y geomé...
Geometrías Medias Derivadas (Median Derived Geometries)
Enlace:    • Geometrías Medias Derivadas (Median Derive...

🔍 En este video:
✔️ Revisamos la función del Bracket dentro del sistema
✔️ Seleccionamos y justificamos los Datums funcionales A, B, C y D
✔️ Aplicamos controles dimensionales y geométricos a barrenos de fijación, alojamiento del buje, superficies y radios
✔️ Establecemos tolerancias iniciales con base en la norma ISO 2768-1
✔️ Completamos la hoja GD&T del componente utilizando CATIA V5
🎯 Objetivo de esta serie:
Mostrar cómo aplicar un enfoque técnico y estructurado para definir tolerancias funcionales en sistemas mecánicos complejos, apoyándonos en herramientas de análisis geométrico y simulación, tal como lo hacemos en nuestros servicios de capacitación y consultoría.
⚙️ Contenido del video
00:11 Introducción
00:33 Resumen de la sesión 3
00:54 Revisión de la función del Bracket
08:33 Selección de Datums
09:07 Selección de Datum A
09:30 Criterios de selección de Datum B
16:26 Selección de Datum B
17:29 Criterios de selección de Datum C
21:00 Selección de Datum C
21:54 Representación de los Datums en el componente
25:42 Tolerado de barrenos de fijación
30:03 Tolerado de barreno de buje
32:34 Acotación inicial del radio superior
34:23 Definición de Datum D para control de posición del radio superior
35:13 Planteamiento de tolerancias para caras inclinadas
37:27 Tolerado del ancho de componente
40:09 Acotado de posición del radio superior
42:31 Tolerado de elementos generales básicos
43:50 Estándar referencia para la definición de magnitud de tolerancias
45:31 Breve introducción al uso de la norma ISO 2768-1:1989
46:29 Definición de tolerancias para Datums
51:46 Tolerancia de posición para barrenos de fijación
56:56 Tolerancia de posición para barreno de buje
01:04:31 Creación de hoja GD&T del componente

🧠 Dirigido a:
Ingenieros y líderes técnicos de diseño, calidad y manufactura en la industria aeroespacial.
🧰 Herramientas utilizadas: CATIA V5/FT&A, PowerPoint
📺 Próximamente: definición de tolerancias en el subensamble del elevador completo y validación de la cadena de tolerancias
