Conexión de paneles solares en serie-paralelo

Описание: En este vídeo de #conexiónpaneles en serie-paralelo vamos a mostrar cómo conectar los paneles de este modo y el resultado que ofrecen.

Para instalaciones a 48V es necesario puesto que no hay paneles que ofrezcan ese voltaje y lo que tenemos que hacer es ir formando parejas de paneles de 24V para llegar a la tensión requerida por el regulador de carga. Con los sistemas con MPPT siempre tenemos que ir en voltaje de paneles por encima del voltaje de baterías y aconsejamos poner tantos paneles en serie como soporte el regulador para aprovechar su particular funcionamiento. Cuando queremos añadir más potencia sin modificar el voltaje la única solución es añadir más series en paralelo a las anteriores, que es lo que vamos a enseñar.

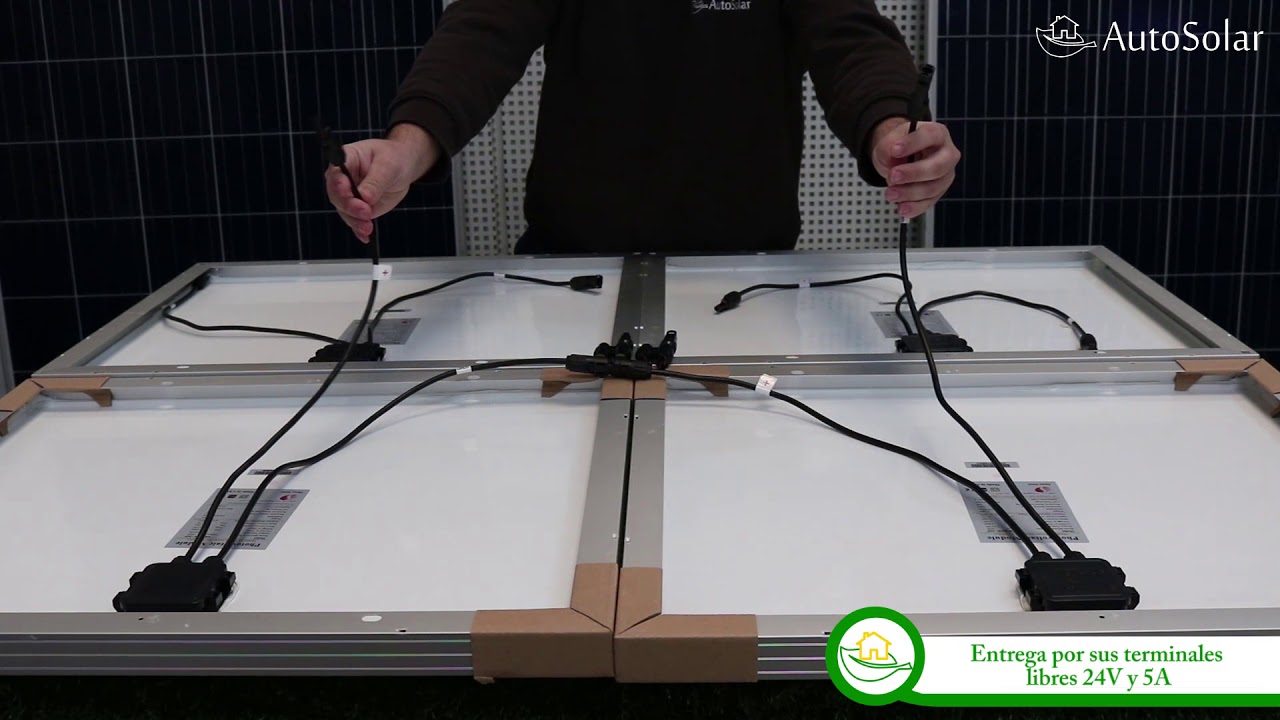

Tenemos 4 paneles de, pongamos 12V que producen 5A cada uno. Conectamos 2 en serie y ahora tenemos una pareja que entrega por sus terminales libres 24V y 5A. Como pudimos ver también en el vídeo correspondiente de nuestro canal. Si queremos añadir más potencia a nuestro sistema y no podemos añadir más paneles a la misma serie lo que haremos es hacer otro grupo de paneles igual y conectarlo en paralelo. Es decir, hacemos otra pareja de 24V y 5A. Los terminales positivos de ambas parejas, los juntamos en un único conector y los negativos también con su correspondiente terminal. Ahora por los terminales finales tendremos 24V y 10A porque en paralelo sumamos intensidad de corriente, manteniendo el voltaje como vimos en el otro vídeo de conexión en paralelo.

Si tenemos muchos más paneles como los kits que ofrecemos en nuestra web que llevan una docena de módulos solares o más, recomendamos el uso de un repartidor de corriente de 2 polos, para facilitar al máximo la ampliación del sistema y para no tener problema con la sección de cableado dado que estaremos aumentando bastante los amperios de producción. Nunca conecte todos los paneles en serie si no está seguro de que su regulador es capaz de soportar la suma de voltaje de todos los paneles y nunca conecte todos los paneles en paralelo si su regulador tampoco soporta la suma de las intensidades de cada uno de los paneles. Estas precauciones junto con usar cableado de sección adecuada y unas correctas uniones del mismo garantizarán un buen rendimiento de su sistema solar.
