Описание: Инверсия механизма

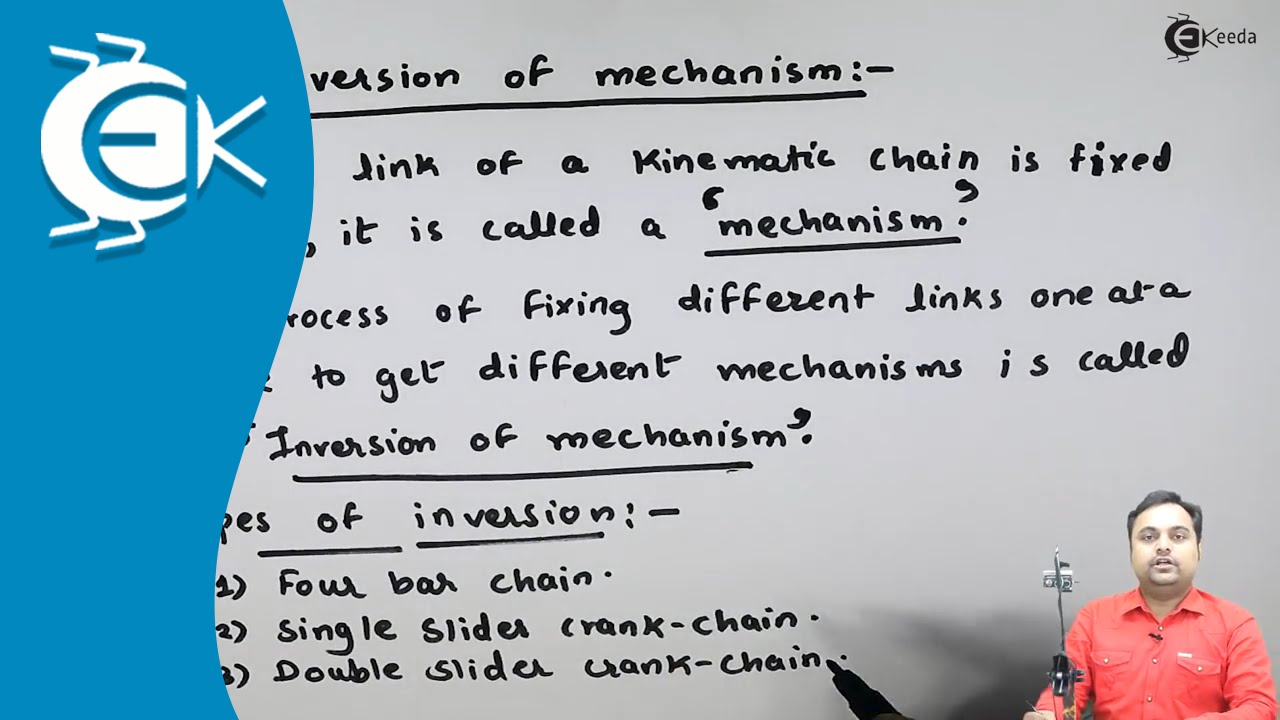

1) Если одно звено кинематической цепи фиксировано, то оно называется «механизмом».
2) Процесс фиксации различных звеньев по одному для получения различных механизмов называется «инверсией механизма».
3) Типы инверсии:
i) Четырехзвенная цепь.
ii) Кривошипно-шатунная цепь с одним ползуном.
iii) Кривошипно-шатунная цепь с двумя ползуном.

i) Инверсия четырехзвенной цепи
Одним из наиболее полезных и распространенных механизмов является четырехзвенный шарнирный механизм. В этом механизме звено, которое может совершать полный оборот, называется кривошипом (звено 2). Звено, которое совершает колебательные движения, называется коромыслом или рычагом (звено 4). А звено, соединяющее эти два звена, называется муфтой (звено 3). Звено 1 — это рама.
Балочная машина — это тип паровой машины, в которой для передачи силы от вертикального поршня к вертикальному шатуну используется поворотная верхняя балка.

ii) Инверсия кривошипно-шатунной цепи с одним ползуном
Функция Поршневой двигатель предназначен для преобразования возвратно-поступательного движения во вращательное. Это простейший вариант цепного механизма с одним ползунком. В поршневом двигателе имеется одна скользящая пара и три вращающихся пары. На рисунке показаны три вращающиеся пары, и скользящая пара расположена между крейцкопфом и направляющими. Звено 1 неподвижно (рама). Звено 2 выполняет функцию кривошипа, который вращается. Звено 3 является шатуном, а звено 4 – крейцкопфом.

3) Разновидности цепи с двумя ползунками:
Она состоит из двух скользящих пар и двух вращающихся пар. Это три важные разновидности цепи с двумя ползунками. 1) Эллиптический рычажный механизм. 2) Кулисный механизм. 3) Муфта Олдхэма.

i). Эллиптический рычажный механизм:
Это инструмент для построения эллипсов. Здесь звено с пазами неподвижно. Ползуны P и Q находятся в вертикальных и горизонтальных пазах соответственно. Конец R образует
эллипс со смещением Ползуны P и Q.

ii). Механизм с кулисным механизмом: В этом механизме ползун P зафиксирован. Когда PQ вращается выше P, ползун Q совершает возвратно-поступательное движение в вертикальном пазу. Механизм используется для преобразования вращательного механизма в возвратно-поступательный.

iii) Муфта Олдхэма: Третья инверсия достигается путем фиксации звена, соединяющего два блока P и Q. Если один блок поворачивается на угол, рама и другой блок также повернутся на тот же угол.
