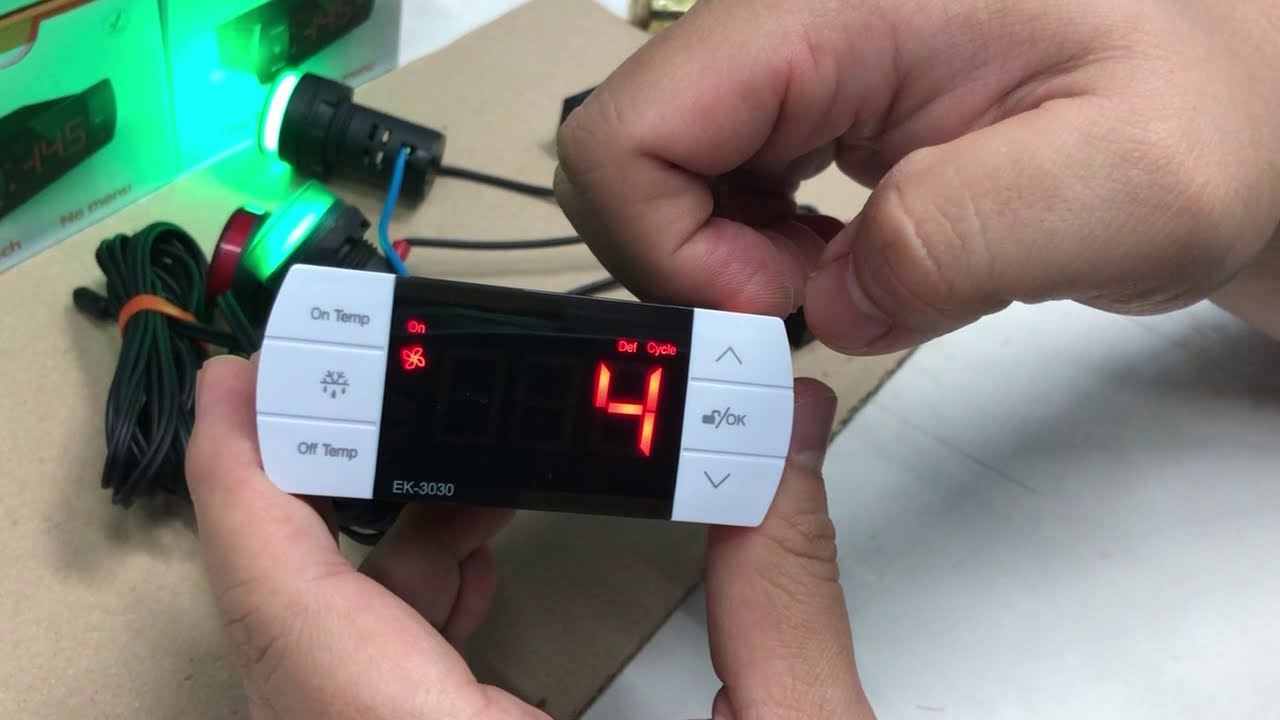

elitech EK 3030 PROGRAMACIÓN

Описание: Programo un controlador elitech EK3030 para una cámara de congelados con deshielo por gas caliente te muestro el procedimiento.
En mi consideración el elitech 3030 es un controlador de muy buen precio en el mercado, excelente calidad y de muy buena prestación.
Espero te guste este video, te sea de utilidad y no olvides porner un like y suscribirte al canal.

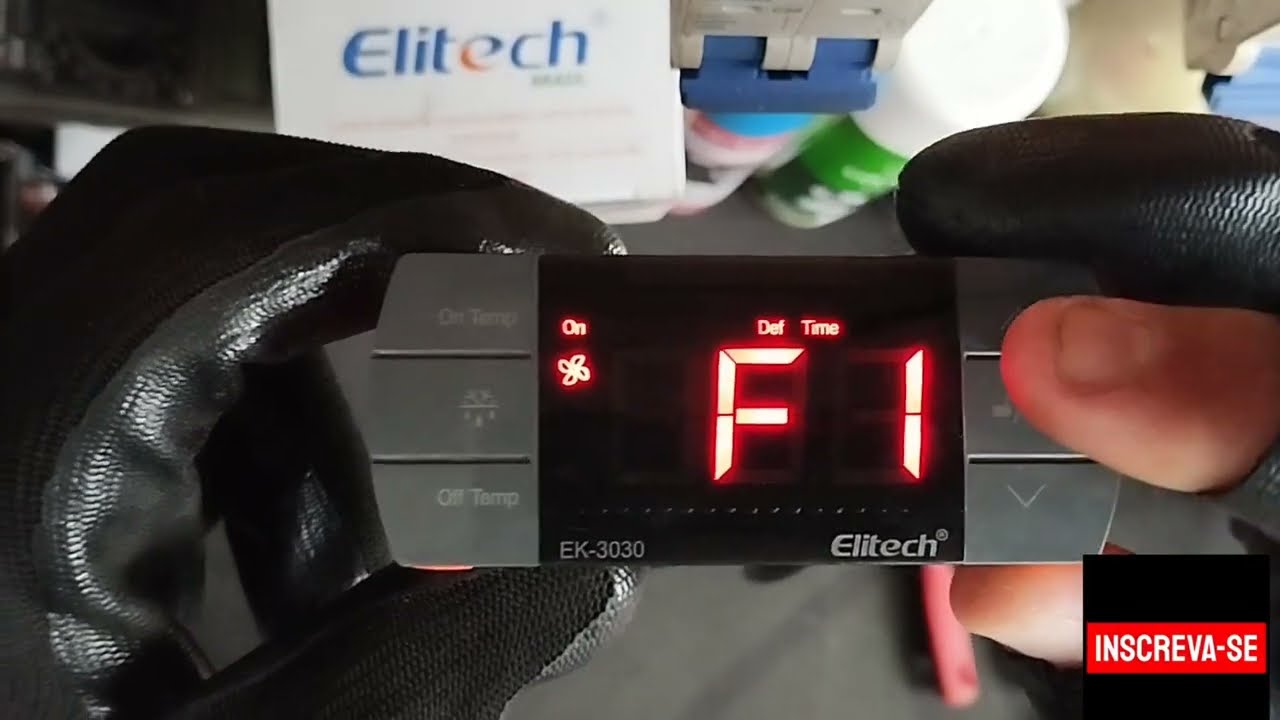

F01 Tiempo máximo en deshielo en minutos
F02 Tiempo en refrigeración (intervalo entre cada deshielo) Cuando F02 = 0 no realiza deshielo
F03 Modo de conteo de temp. para realizar los deshielos
0=Tiempo de controlador funcionando. En esta opción el controlador considera el horario real entre cada etapa
F04 Tiempo de drenaje en minutos
F05 Tipo de deshielo
0= Eléctrico 1= Gas caliente 2= Natural
F06 Temperatura máxima para finalizar el deshielo
F07 Modo de operación del ventilador Ventilador
se activa antes del compresor= -180 a -1 (tiempo en segundos en que el ventilador se activará antes del compresor). Ventilador y compresor activados al mismo tiempo (sincronizados)=0 Ventilador activado de modo continuo (desactivado solamente en la etapa de drenaje)=C Ventilador activado de modo continuo (desactivado solamente en las etapas de deshielo y drenaje)=D Ventilador será activado después del compresor=1 a 300 (tiempo en segundos en que el ventilador se activará después del compresor). Si la función H10=0
F08 Retardo en la activación del ventilador al finalizar la etapa de drenaje

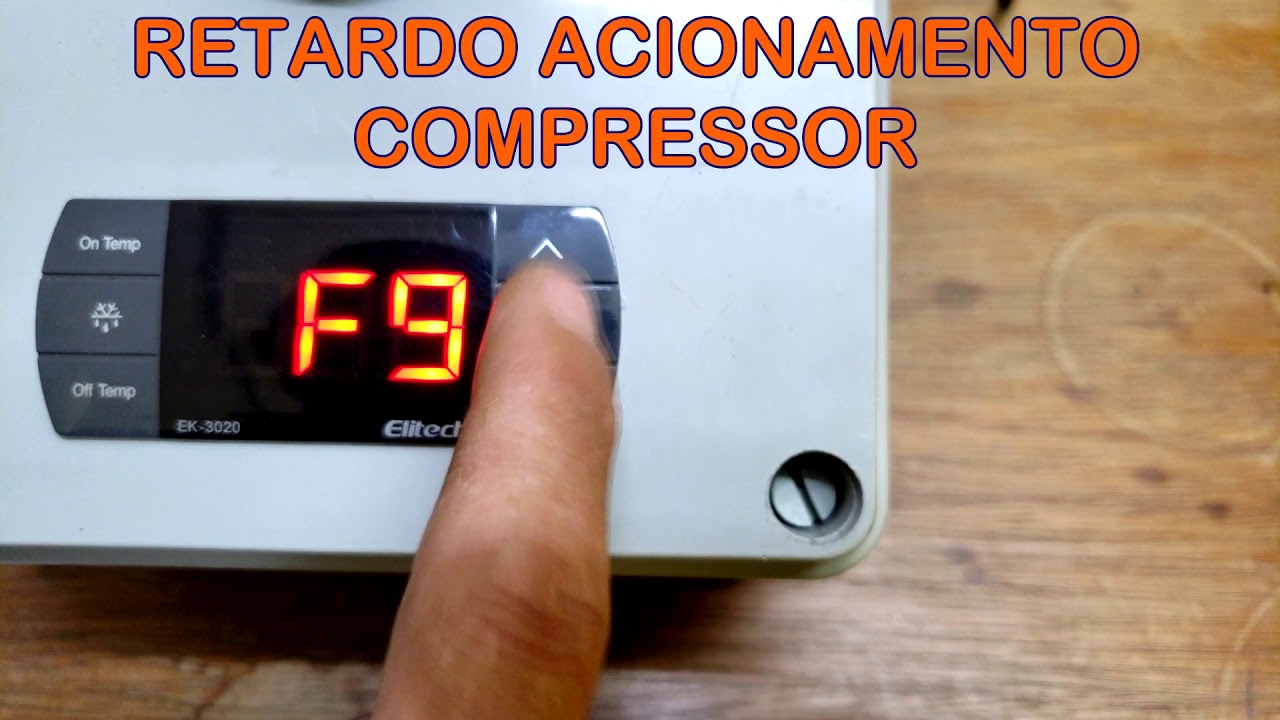

F09 Retardo en la activación del compresor al energizar el controlador o por haber alcanzado el valor de temperatura configurado en Off Temp (Tiempo mínimo comp. apagado)
F10 Tiempo de inhibición de la alarma al energizar el controlador
F12 Tiempo de inhibición de la alarma tras la detección de temperatura fuera del rango
F13 Ajuste de la lectura del sensor 1 (calibración)
F11 Alarma de temperatura alta o baja, relacionado a los valores de On Temp y Off Temp
H1 minutos Tiempo de compresor desactivado en caso de falla del sensor 1
H2 minutos Tiempo de compresor activado en caso de falla del sensor 1
H3 Alarma de temperatura ambiente (sensor 1) alta Si H5= 0 (alarma absoluta).
H4 ºC Alarma de temperatura ambiente (sensor 1) baja Si H5= 0 (alarma absoluta).
H5 - Modo de operación de la alarma
Absoluta=0 (respeta los valores configurados en H3 y H4) Relativa=1 (respeta el valor de diferencial configurado en F11 con relación a los valores de On Temp y Off Temp)
H6 - Habilitar Buzzer durante eventos de alarma No=0 Sí=1
H7 - Modo de visualización en el display durante el deshielo
0= Indica la real temperatura medida. 1= Indica dEF en el display durante toda la etapa de deshielo y hasta alcanzar nuevamente el valor de temperatura configurado en Off Temp, o 15min después de finalizar la etapa de drenaje. 2 = Mantener congelada la indicación de la temperatura del inicio del deshielo, hasta finalizar el deshielo y alcanzar nuevamente la temperatura de Set Point, o después de 15 minutos del final del drenaje
H8 - Habilitar sensor 2 (evaporador) No= 0 Sí= 1
H9 Ajuste de la lectura del sensor 2 (calibración)
H10 Modo de control del ventilador Ventilador
controlado por el sensor 1 (ambiente)= 0 Ventilador controlado por el sensor 2 (evaporador)= 1 Ventilador controlado por la diferencia de temperatura entre los sensores 1 y 2= 2
H11 Temperatura del sensor 1 (ambiente) para activar el ventilador Si H10=1.
H12 Temperatura del sensor 1 (ambiente) para desactivar el ventilador Si H10= 1
H13 Diferencial de temperatura entre los sensores 1 (ambiente) y 2 (evaporador) para activar el ventilador Si H10= 2
H14 - Modo de operación del controlador
Refrigeración= 0 Calentamiento= 1 Cuando configurado para calentamiento, el controlador utilizará la salida de deshielo para realizar esta función y los valores configurados en los parámetros H15 y H16 para activar y desactivar esta salida. Constante= 2 Cuando configurado para modo constante el controlador utilizará la salida de deshielo para realizar la función de calentamiento y los valores configurados en los parámetros H15 y H16 para activar y desactivar la salida. La función de refrigeración ocurrirá por la salida de compresor, y utilizará los valores de On Temp y Off Temp para activar y desactivar la salida.
H15 Temperatura para activar el calentamiento Si H14= 1
H16 Temperatura para desactivar el calentamiento Si H14= 1
H17 - Utilizar punto decimal en el display Sí= 0 No= 1
