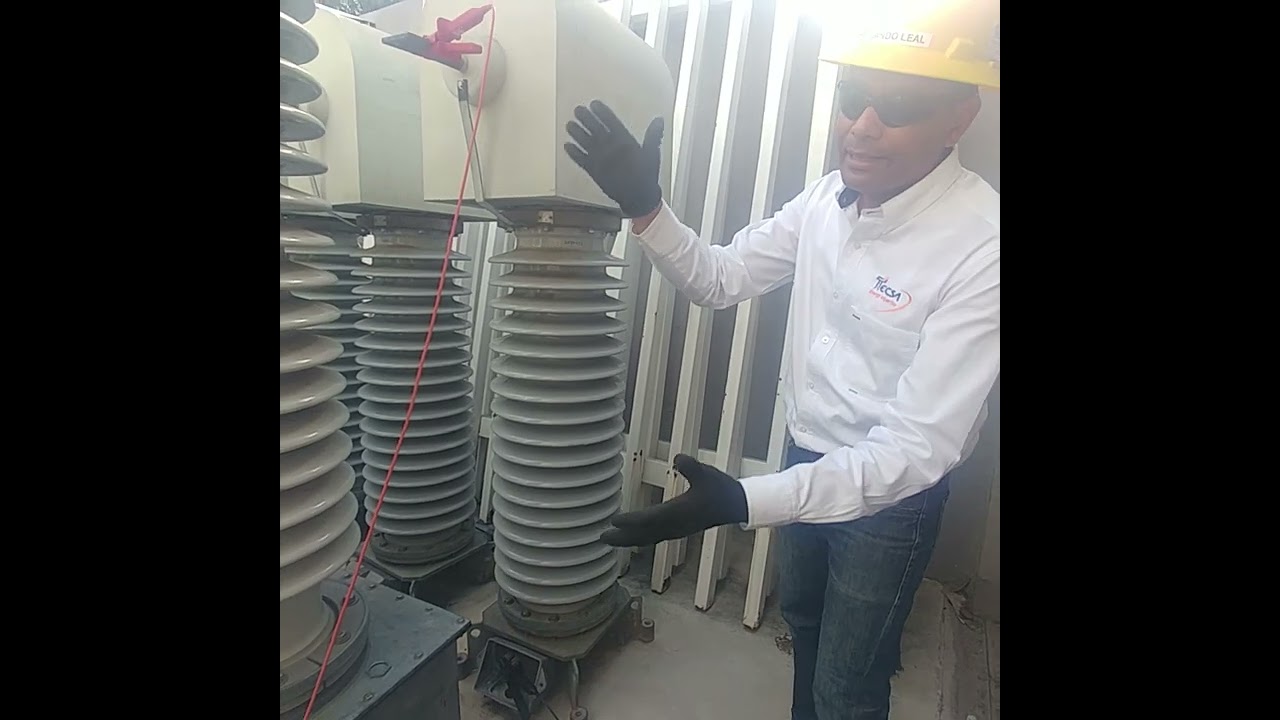

Prueba de Resistencia de Aislamiento al Transformador de Corriente (TC)

Описание: El aislamiento de los transformadores de corriente consta básicamente de dos partes:

Aislamiento externo: el aislamiento externo consta de una envolvente cerámica con una línea de fuga lo suficientemente larga como para que ningún arco pueda contornear bajo condiciones de contaminación, como lluvia, niebla, polvo, etc.
Aislamiento interno: puede variar según sus características constructivas. Un caso es aquél en que las partes activas se moldean en resina de epoxy que las fija, las separa y las aísla, existiendo una cámara de aire entre el aislamiento externo de porcelana y el cuerpo de resina. Esta cámara se sella herméticamente con juntas de caucho nitrílico y se la rellena con aceite aislante o gas SF6.
Existe otro tipo constructivo, indicado para potencias de precisión elevadas y grandes intensidades de cortocircuito, en que el aislamiento interno suele ser cartón prespán impregnado en aceite para el conjunto de los núcleos, arrollamientos secundarios y la bajante de los conductores que unen los arrollamientos secundarios con sus cajas de bornes. Esta bajante lleva incorporada en el interior de su aislamiento una serie de pantallas metálicas de forma cilíndrica, estando todo ello envuelto por un tubo metálico en forma decreciente, de forma cónica. Este conjunto constituye un capacitor que permite un reparto uniforme de tensión a lo largo de toda la aislación interna. El aceite que se utiliza para impregnar el cartón es desgasificado y filtrado, y cuando se rellena el transformador se hace bajo condiciones de vacío. Los transformadores con aislamiento de cartón impregnado en aceite suelen disponer de un depósito de expansión (donde va a parar el aceite sobrante cuando éste se calienta) en su extremo superior. Conviene indicar que la parte superior del transformador, donde se halla el conjunto del núcleo y arrollamiento secundario, está moldeada en resina epoxy, formando una cabeza donde da cabida también al depósito de expansión de aceite. Este tipo constructivo de transformador se utiliza para tensiones desde 36 hasta 765 kV.

La integridad del aislamiento debe ser verificada periódicamente para detectar a tiempo cualquier fuga de corriente que pueda ocasionar el daño permanente del equipo. Esta verificación se realiza a través de la prueba de resistencia de aislamiento y luego se complementa con otras pruebas eléctricas como factor de potencia y collar caliente.
