Budowa pielników i obsypników

Описание: Więcej prezentacji na:
https://zsaio.wordpress.com/
https://edukacja-online.blogspot.com/
Narzędzia do uprawy powierzchniowej.
Na polach, na których po siewie utworzyła się skorupa, stosuje się wały kolczaste w celu umożliwienia przebicia się wschodzących roślin przez skorupę.
Jest to jedyne narzędzie, które może być stosowane w okresie kiełkowania nasion.
Stosuje się je w agregatach złożonych z 3—7 sekcji, w zależności od tego, czy do uciągu przeznaczony jest koń czy lekki ciągnik.
Brony chwastowniki
a także brony Weedera, stosuje się do niszczenia chwastów zarówno po siewie, jak i po wzejściu roślin.
Brony przerzedzające działają znacznie intensywniej niż brony chwastowniki.
Oprócz niszczenia chwastów brony przerzedzające stosuje się do przerzedzania i usuwania zbędnych roślin w rzędzie.
Stopień przerzedzenia zależy od kąta między kierunkiem ruchu brony a kierunkiem rzędów roślin. Im kąt ten jest mniejszy, tym większa ilość roślin zostaje wycięta.
Oprócz niszczenia chwastów brony przerzedzające stosuje się do przerzedzania i usuwania zbędnych roślin w rzędzie.
Stopień przerzedzenia zależy od kąta między kierunkiem ruchu brony a kierunkiem rzędów roślin.
Im kąt ten jest mniejszy, tym większa ilość roślin zostaje wycięta.
Maszyny i narzędzia do uprawy międzyrzędowej płaskiej.

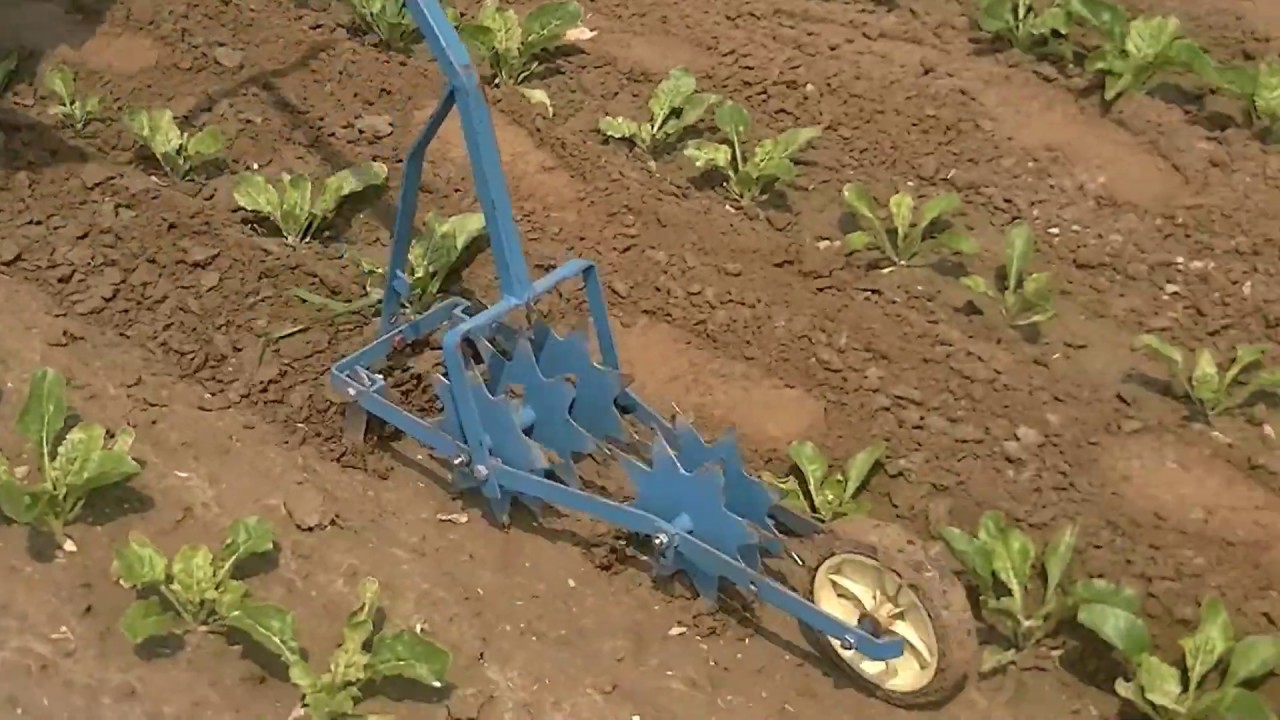

Podstawowymi narzędziami do uprawy międzyrzędowej płaskiej są pielniki.
Pielnik stosuje się do niszczenia chwastów i spulchniania gleby w międzyrzędziach.
Pielnik,Obsypnik
Części robocze pielników.
Części robocze pierników mogą być wykonywane w postaci:
noży kątowych jednostronnych i dwustronnych, do podcinania chwastów oraz płytkiego spulchniania gleby,
gęsiostopek lub zębów spulchniających zakończonych redliczkami do głębszego spulchniania gleby.
dłut do głębszego przewietrzania roli.
Pasy podcinane przez noże kątowe i gęsiostopki, pracujące w jednym międzyrzędziu, powinny zachodzić na siebie po 2—4 cm.
Zapewnia to dobre podcinanie chwastów.
Części robocze, pracujące w jednym międzyrzędziu, przymocowane są do ramy za pośrednictwem równoległoboku przegubowego, z którym tworzą zespół roboczy.
Równoległoboki opierają się na kółkach kopiujących.
Przegubowe połączenie ramion równoległoboku i sprężyna dociskająca kółka kopiujące umożliwiają dostosowanie się zespołów roboczych do nierówności terenu i utrzymanie stałej głębokości pracy części roboczych.
Użytkowane są pielniki konne i ciągnikowe.
Pielniki ciągnikowe są najczęściej budowane jako narzędzia wielorzędowe zawieszane na podnośniku hydraulicznym z tyłu ciągnika.
Są one wówczas wyposażone w urządzenia sterownicze, umożliwiające prostoliniowe prowadzenie narzędzia.
W nowoczesnych technologiach za nożami i gęsiostopkami pielnika stosuje się walce strunowe.
Do przecinki i przerzedzania wschodów buraków stosuje się przecinaki lub przerzedzacze obrotowe.
Glebogryzarki
Na glebach ciężkich zamiast pielnika konieczne jest zastosowanie glebogryzarki do upraw międzyrzędowych.
Mogą to być maszyny jednorzędowe samojezdne lub wielorzędowe zawieszane na ciągniku i napędzane od wału odbioru mocy.
Maszyny i urządzenia do uprawy międzyrzędowej redlinowej.
Najczęściej stosowanym narzędziem do uprawy redlin jest o b s y p n i k.
Stosowane są obsypniki jedno- i wielorzędowe.
Obsypniki jednorzędowe są zazwyczaj konne.

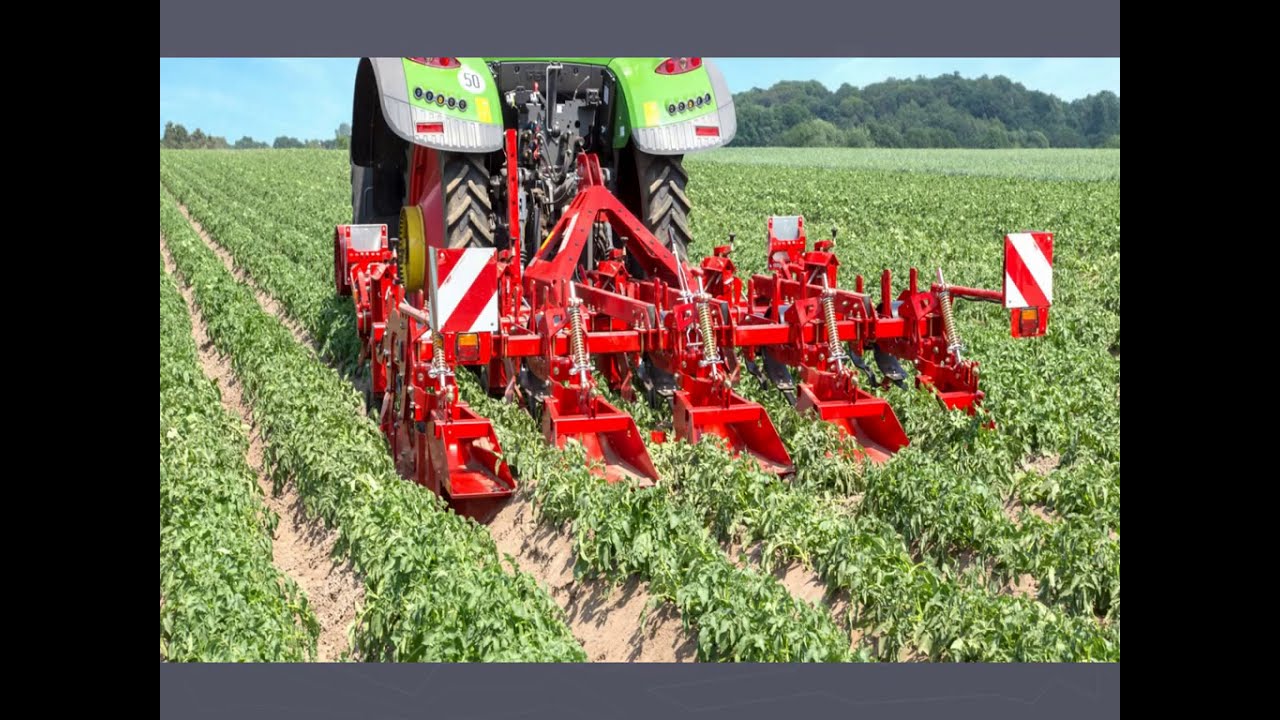

Obsypniki ciągnikowe budowane są jako narzędzia zawieszane.
Części robocze obsypników.
Częścią roboczą obsypnika jest korpus składający się w dwustronnego lemiesza, piersi i dwóch skrzydeł odkładnicy.
Skrzydła mogą być ustawione w różnych położeniach, co umożliwia dostosowywanie ustawienia korpusu obsypnika do szerokości międzyrzędzia i wysokości obsypywanej redliny.
Korpusy obsypnika zamocowane są do ramy na wahaczach, a w nowszych rozwiązaniach na czworobokach przegubowych.






Niekiedy obsypniki mogą być agregatowane z innymi narzędziami, np. broną chwastownikiem lub sprężynowymi zębami kultywatora.
W ciężkich warunkach glebowych przed korpusami obsypnika mogą być stosowane glebogryzarki do upraw międzyrzędowych wyposażone w odpowiednie zespoły robocze.
