Установка помпы автопилота Hy-ProDrive PR+ / Raymarine во всех подробностях (Часть 4)

Описание: 00:00 Про эту и предыдущую части.
1:17 Инструкция SearFirst про кросс-подключение помпы и про вторую помпу.
3:20 Инструкция помпы автопилота Hy-ProDrive и что сказал их суппорт про подключение.
4:38 Как нужно устанавливать помпу автопилота Hy-ProDrive - что говорит инструкция.

У меня кит M0150H[-R1], с помпой CSH018 объемом 18 см³ (на воднике в 2023ем продавали с помпой 22 см³ - объем помпы влияет на количество оборотов штурвала). И цилиндр SOC3016H-R1, где R1 это про кронштейн. Так вот для Mercury как раз "R1". Объем цилиндра 101 см³. Перекладка руля должна получаться 101/18=5.6.

Помпа автопилота PR+08 12 - Hy-ProDrive 0.8 l/min.
Typical amp-hour 5 bar at 25% duty: 1.3.
Max current Intermittent 55 bar: 14.
https://www.hypro.co.uk/products/hydr...

6:05 ** Важно про подключение линии резервуара! **

7:15 Ставим помпу автопилота на самодельную стенку.
11:52 Интересное решение по кабель-менеджменту (Mouser 651-3240705, Phoenix 3240705).
13:36 НЕ ПОКУПАЙТЕ ЗАРАНЕЕ ТРУБКИ ДЛЯ ГИДРАВЛИКИ!
14:41 Смотрите как легко заминается трубка, которую использует SearFirst - потому что она без армировки металлом.
16:24 ВЫБИРАЙТЕ МЕСТО ДЛЯ ПОМПЫ, а потом остальное. Едем в Wurth снова! Как будем делать? Снова ругаемся на шланги SearFirst - демо, как они гнутся (19:13)
19:47 Закрепил помпу на 0479510120013 DIN 7981 TX (inoxstores.com) и как я решил поставить шланг резервуара с уголком.
21:23 А ввод тубок от цилиндра тоже под передел (21:55 Strain Relief Mouser 602-PPS16-BK, Alpha Wire PPS16 BK08, for black; Mouser 602-PPS16-SL, Alpha Wire PPS16 SL08, for gray)
24:32 Снова в Wurth!
26:19 Результат по Strain Relief (их даташитина).
29:13 Наконец всё подошло! Помпа низко, планирую водный датчик iSocket.
32:33 Помогите выбрать руль!

Какого объема должна быть помпа автопилота?
   • Какого объема должна быть помпа автопилота...

***********************************
ВЕСЬ ПРОЕКТ ПО ГИДРАВЛИКЕ SEARFIST + АВТОПИЛОТ НА MERCURY.
***********************************

Часть 1:    • Хочу рулить нежно или не рулить вообще! За...
Начало проекта по замене механической рулежки на гидравлику. Разбираемся, как работает механика и устанавливаем помпу для руля.

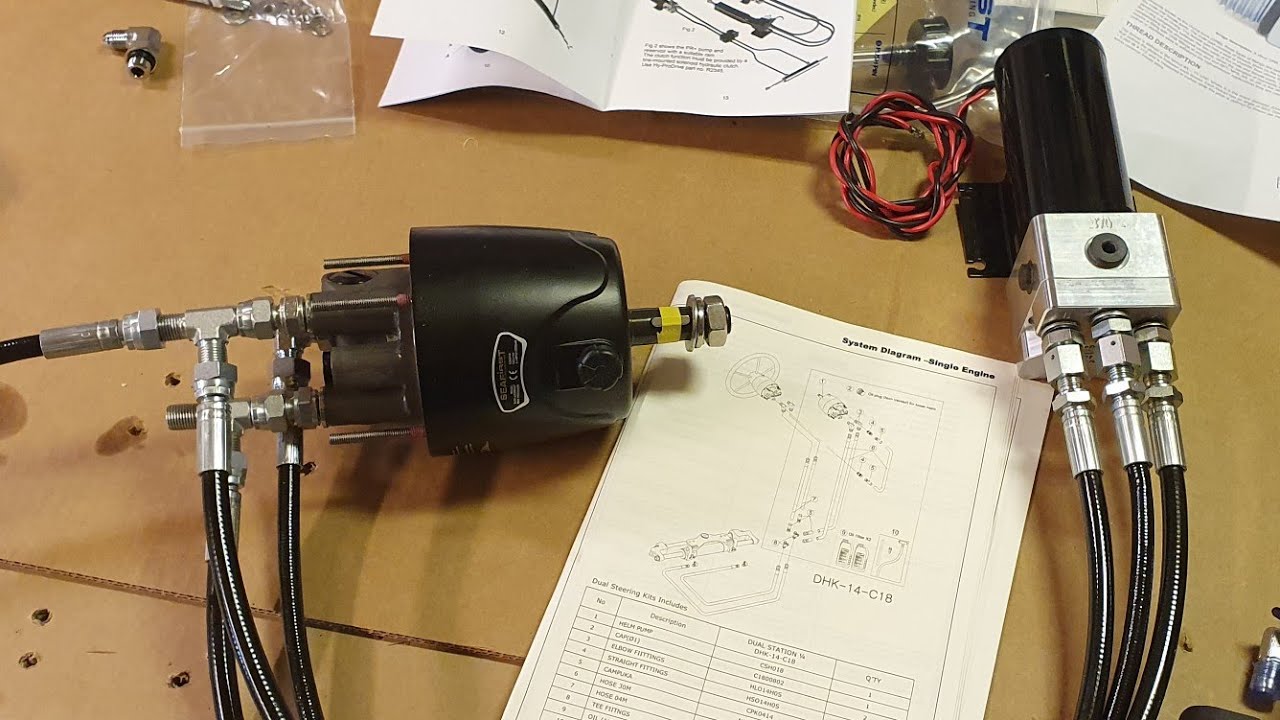

Часть 2:    • Гидравлика SeaFirst и помпа автопилота - н...
Про фиттинги и встраивание помпы автопилота вместе с помпой и цилиндром SearFirst.

Часть 3:    • Гидравлика Seafirst MO150H-R1 - встанет ли...
Подходит ли гидравлика Seafirst MO150H-R1 для Mercury 40, 50, 60 EFI? Инструкция по установке со всеми "граблями".

Часть 4:    • Установка помпы автопилота Hy-ProDrive PR+...
О том как правильно соединять помпу автопилота с остальной гидравликой и все подробности установки.

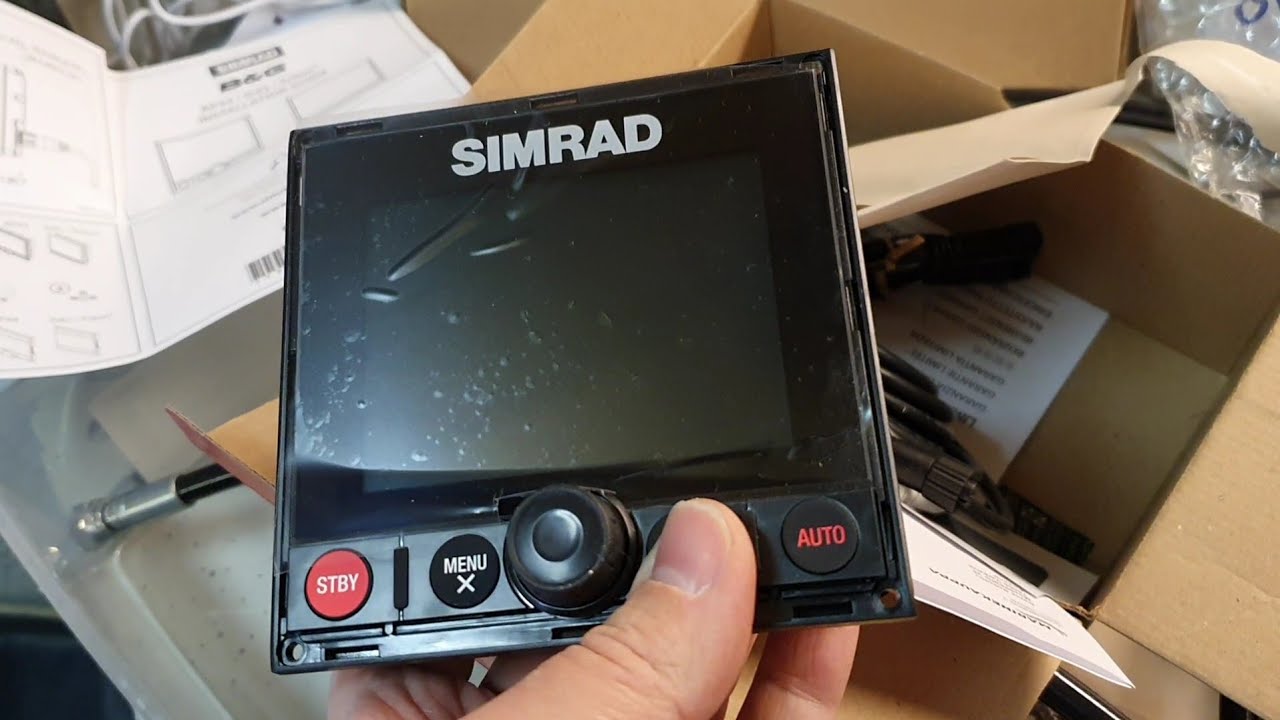

Часть 5:    • Simrad NAC-2 и AP44 - комплектация и устан...
Комплектация автопилота и компаса и подготовка мест под них.

Часть 6:    • Установка компаса Precision 9 для автопило...
Установка компаса Precision 9 и немного про термоусадочные трубки.

Часть 7:    • Кошмары прокачки рулевой гидравлики на кат...
Итоговое подключение и заправка системы, проход через корпус лодки.

Часть 8:    • Вы не знали о такой процедуре прокачки гид...
Исправление последствий процедуры прокачки по мануалу, устранение люфта и привет Воднику.

Часть 9:    • Коннекторы DEUTSCH - основы DT серии на пр...
Подключение реверсивной помпы к компьютеру автопилота с помощью DEUTSCH коннектора.

Часть 10:    • Установка контроллера автопилота Simrad AP...
Установка контроллера автопилота Simrad AP44, комиссионинг с автопилотом NAC-2 и некая калибровка судового руля (кормило / rudder).
