GameGear Reparatur Kondensatoren Schritt für Schritt tauschen.- lange Version
Автор: Chrfilmer
Загружено: 2013-03-26
Просмотров: 28581
Описание:

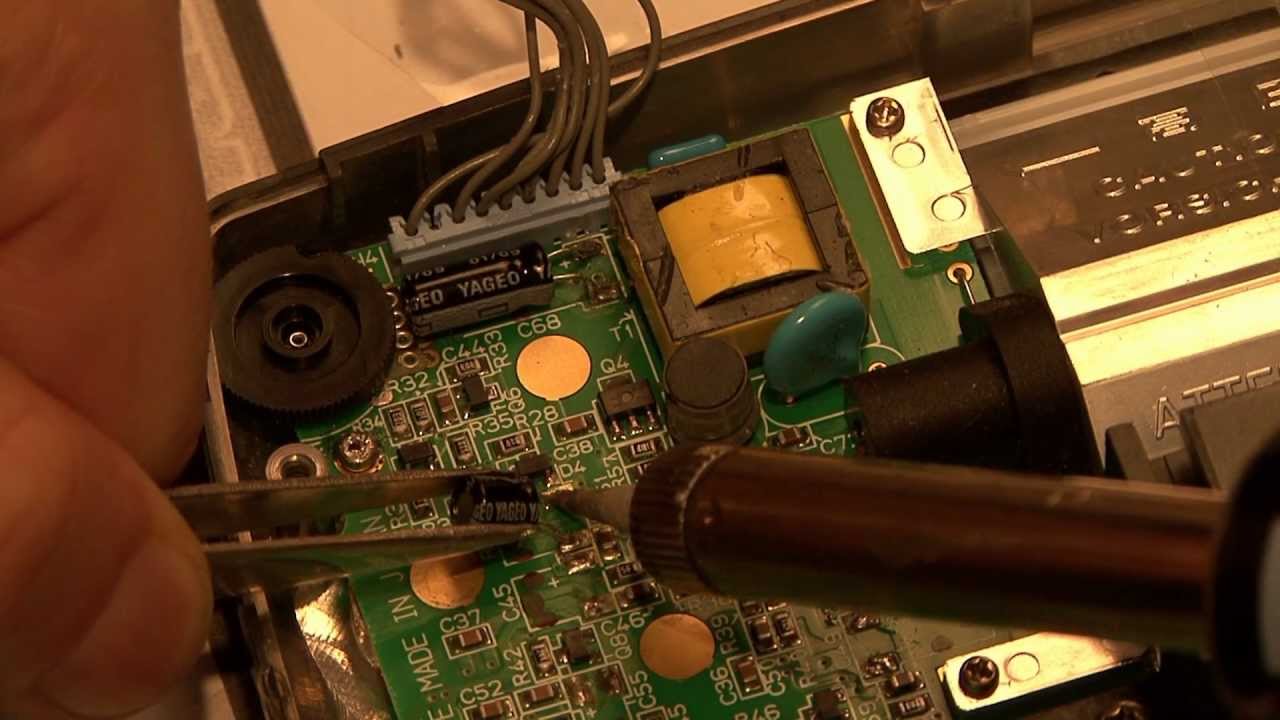

Habe das austauschen der Kondensatoren Schritt für Schritt aufgezeichnet.
Es kann "mittelst der Anmerkungen" die gewünschte Stelle direkt angesprungen werden.
-Auf Anfrage, tausch ich bei euerm GameGear auch die notwendigen Teile.
-Einfach mal anschreiben.
Liste der Bauteile.
Sound:(5)
3x 100μF 6,3V SMD Kondensatoren
2x 47μF 6,3V SMD Kondensatoren
Netzteil:(3)
1x 820μF 6,3V
1x 100μF 25V
1x 22μF 35V
Hauptplatine:(12)
2x 0,47μF 50V
1x 4,7μF 50V
4x 10μF 25V
1x 22μF 10V
1x 33μF 10V
1x 68μF 10V
2x 100μF 6,3V
Die Voltzahlen können höher als angegeben sein, müssen aber dann von der Größe noch rein passen. Hingegen die μF müssen stimmen!
C O N R A D - Bestellliste
Conrad hat den Zugriff der öffentlichen Merklisten entfernt. Aus dem Grund verlinke ich die einzelnen Bauteile separat!
Ein großer Dank geht an Retro Snippets bzw. scorpius26 und das circuit-board.
http://circuit-board.de/forum/viewtop...
• Retro Snippets #64: Game Gear - Reparatur ...
