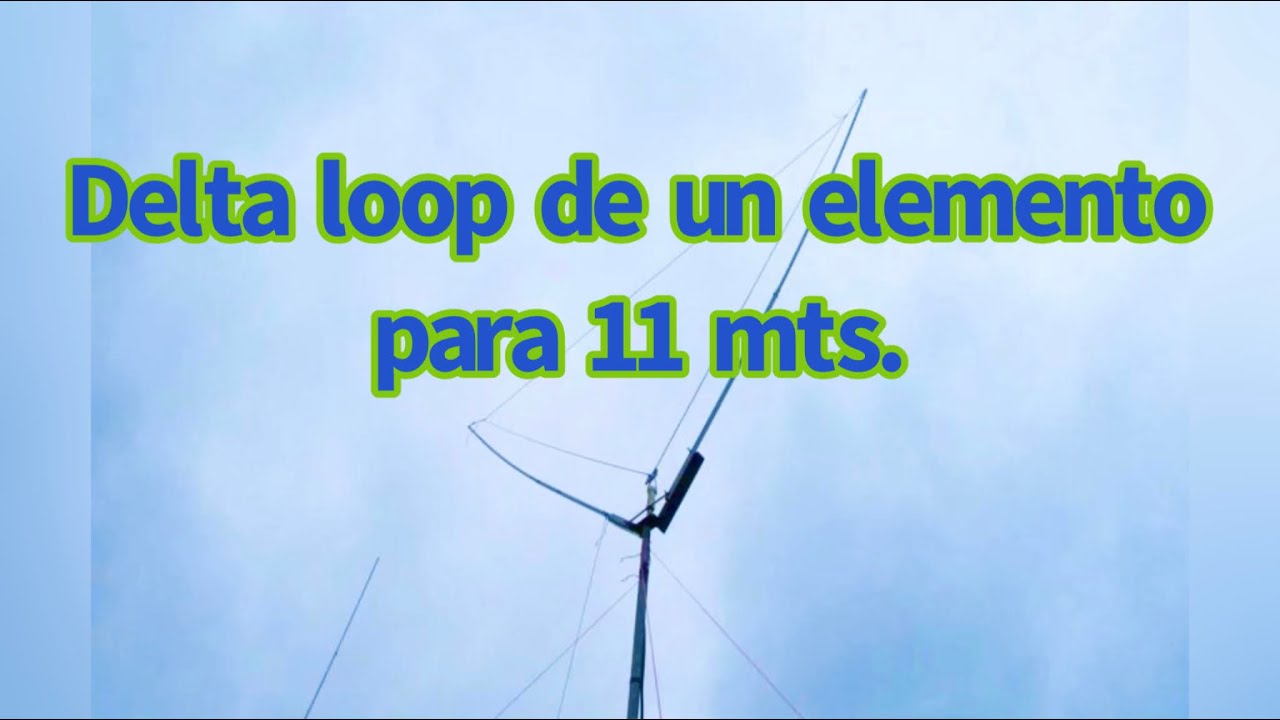

Delta loop de 1 elem. Para 11 mtrs.
Автор: 10MEX001 Ricardo
Загружено: 2021-01-26
Просмотров: 15070
Описание:
Esta antena delta loop para 11 mtrs , es de 11.10 mtrs (3.70 m por lado) . El soporte la la antena lo hice con material de hierro comercial y tubo conduit de 3/4 y 1/2 pulgada . La diseñé para poder transportarla a las actividades fuera de casa . Por tal motivo se puede abrir y cerrar la estructura y se puede desarmar para sí fácil transportación . El material utilizado fue : ángulo de 2x2 x1/8 de pulgada . Se le soldó un tubo para insertarla en un mástil y se utilizó una solera o platina de 3/4 por 1/8 para que , cuando se abra se fije y no se pueda cerrar al poner la antena ... ya que está de tensiona en la parte horizontal . Utilice para la antena cable de cobre de corriente #12 , unos aisladores y en las conexiones baquelita , terminales de ojillo , tornillos de 1/4 x 1 pulgada , tuercas y un tramo de coaxial de 75 Ohms de 1.80 m de
Largo y se le conectó seguidamente el coaxial rg58 hasta el radio , con su respectivo conector pl59 . Tiene un buen ancho de banda , dio una ROE de 1:1 de 26.500 a 28.200 mhrz..
espero que les guste el video y puedan hacer su antena delta loop .. saludos
10MEX001 Ricardo
73
