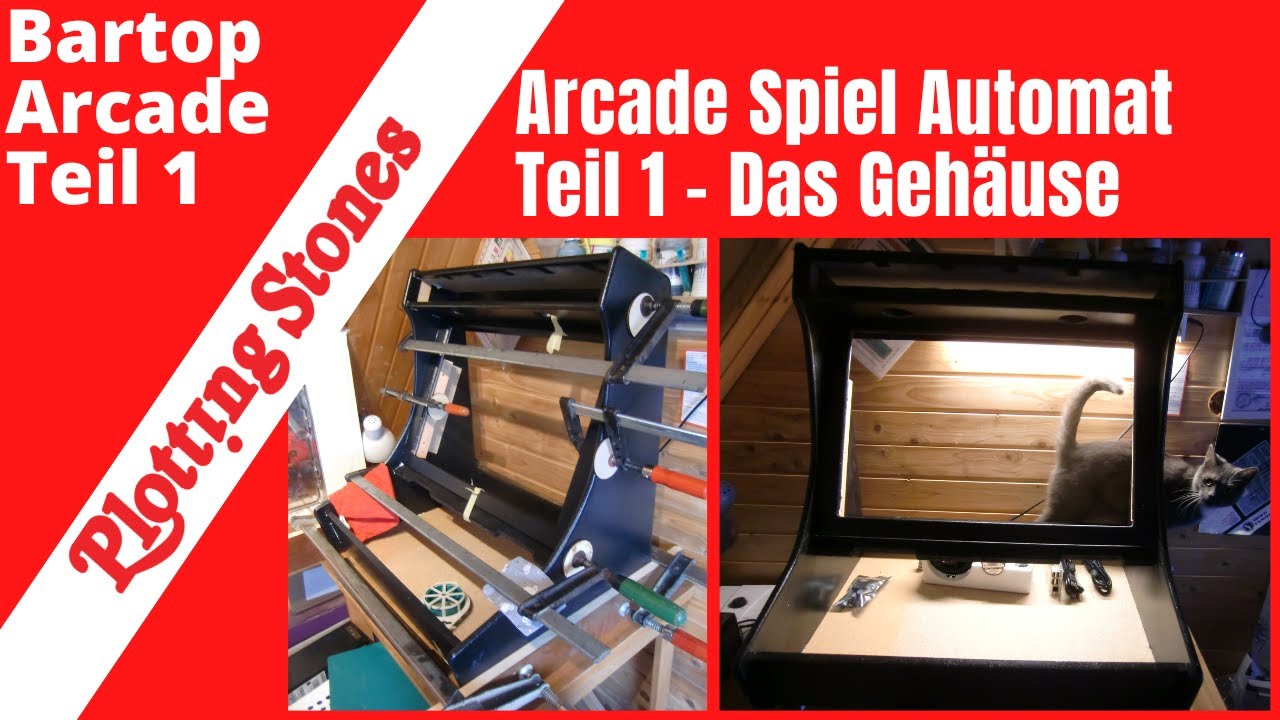

Bartop Arcade Nachbau - Teil 1 das Gehäuse

Описание: da ich noch einen alten raspi3 rumliegen hatte dachte ich mir ich baue mal für die Kids so eine Arcade Box. Pläne gibt es ja genug, muss man halt nur an den Monitor etwas anpassen.
Ich habe einen 24" Monitor für 30€ bekommen, los gehts
Erst mal alle Teile fräsen. Das ganze mit einem 3mm für die Dogbones und 6mm zum Ausschneiden der Teile.
Damit der Moniro besser sitzt, habe ich in den Monitor Rahmen eine Nut eingefräst wo er genau hinein passt

Die sichtbaren Kanten habe mit der Oberfräse abgerundet und dann alle Rundungen und Kanten verspachtelt bevor ich das ganze mit der Schaumstoff Rolle schwarz lackiert habe.

Nachdem alles schwarz ist, kann verleimt werden.
Zu Beginn erst einmal 2 Holzklötze an die Seitenteile leimen, hier wird später die Halterung des Monitors angeschraubt.
Das ist gar nciht so einfach und eine richtige fummelei bis da alle zapfne in den Nuten sind, gleichzeitig, und das ganze bitte bevor der Leim abbindet. Habe es aber dann (unbeobachtet von der Kamera, wegen dem ganzen Fluchen) am Ende doch hinbekommen und alles schön verzwingt.

Laser: Sculpfun S30 Pro Max

Drehbank Eigenbau:
Spindel Motor 1,5KW
Z etwa 80cm
2 * Nema 23 Motoren für die Achsen

Info Zur Fräse:
Volksfräse VF1
Arbeitsbereich: etwa 1200 * 600mm

Steuerung:
Estlcam Klemmen Adapter für Windows
Chona BOB für LinuxCNC

Motoren:
X-Achse:
Nema 23
3Nm, 4.2A
Kugelumlauf Spindel SFU1605 1000mm

Y-Achse:
2 * Nema 23
3Nm, 4.2A
Kugelumlauf Spindel SFU1605 1500mm

Z-Achse:
Nema 23
1.9Nm, 3A
Kugelumlaufspindel, direkt Antrieb

A-Achse
Nema 23
3Nm, 4.2A
Planeten Getriebe 1:50

Endstufen:
pro Motor jeweils ein DM542

Netzteil für die Endtstufen:
DC36V, 16.7A, 600W

Netzteil für den Rest:
DC12V, 10A, 120W

Frässpindel:
2,2KW Chinaspindel luftgekühlt mit ER20 Spannzange

Das ganze steht auf einem selbst gebauten Frästisch aus 80mm Kanthölzern, Platte aus Kostengründen momentan aus 18mm OSB + 10mm MDF als Opferplatte
