SDRuno V1.32 /RSPduo Noise Cancelation 14MHz FT8

Описание: SDRuno V1.32とRSPduoを使用したノイズキャンセル実験、14MHz FT8バージョンです。

背景：
14.074MHｚ USB を受信していますが、ローカルノイズで弱い信号は埋もれてしまいます。

解決策：
SDRuno V1.32とRSPduoを用いて、ダイバーシティー受信を行い、ローカルノイズだけをキャンセルすることにより、弱い信号も受信可能になります。

セットアップ状況：
Tuner1にはLZ1AQアクティブループアンテナ15mH、Tuner２にはミニホイップ（改良版）17mHを使用しています。間隔はおおよそ5mです。

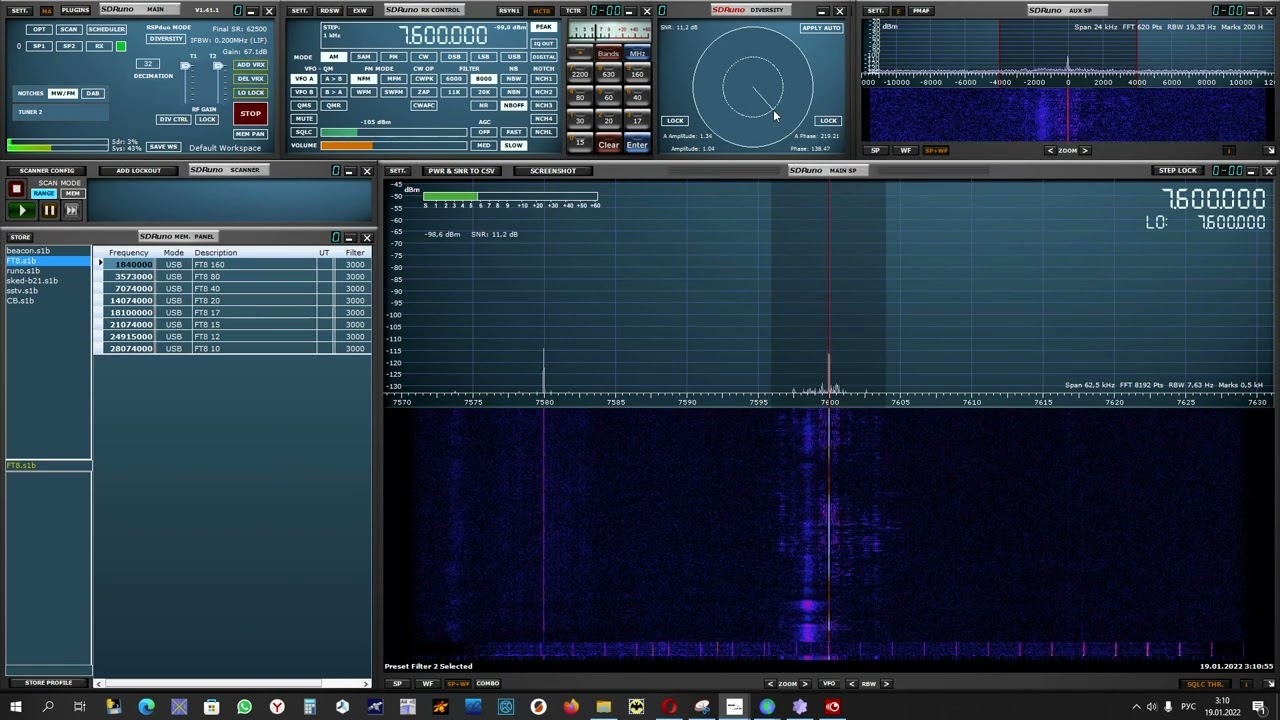

画面の説明：
0"-10": Tuner1及びTuner2両方で強いノイズが観察できます。
11"- : DIVERSITYモードに切り替え
20"-35": Tuner2のアンテナは、Biast-Tを利用したアンテナですが、SDRuno V1.32では、SINGLEモードからDIVERSITYモードに切り替えた場合、BIAS-Tボタンが反転されていても電源が供給されておりません。よって、この間は、DIVERSITYモードになっていてもTUNER1のみでの受信であり、APPLY AUTOや手動調整が機能していないことがわかります。
36"- : BIAS-Tボタンを２回クリックして、BIAS-Tを実際に有効にします。これでTUNER2のアンテナが動作しました。手動調整でノイズが最小になる点に調整すると、ノイズに埋もれていた信号が現れます。APPLY AUTOをクリックすると、ノイズが最強になります。

DIVERSITYモードの詳細は、下記をお読み願います。
http://icas.to/sdrplay/SDRuno/diversi...

RSPduoの詳細に関しましては、下記のリンクでご覧いただけます。
http://icas.to/lineup/rspduo.htm

ENGLISH
This is an experiment showing how to cancel local noise appearing around the FT8 freq on 20m band with a combination of SDRuno V1.32 and RSPduo.

Background:
Weak signals (and even stronger ones) are burried under the local noise at FT8 freq on 20m band.

Solution:
With the use of the SDRuno V1.32 and RSPduo, the noise can be theoritically canceled.

Rig Setup:
An LZ1AQ active loop is connected to Tuner 1 of RSPduo, and a 4.7VDC operatable active whip connected to Tuner 2 respectively. LA1AQ: 15m abg, Active Whip: 17m abg - Two antennas placed about 5m apart.

Follow-up on the footage:
0"-10": You can observe strong noise both on Tuner 1 and Tuner 2 (SINGLE mode).
11"- : Switched to DIVERSITY mode.
20"-35": The active whip connected to Tuner 2 is run by T-Bias 4.7VDC supplied from RSPduo, but when the mode is switched from SINGLE to DIVERSITY, the basic settings will be reset, so there will be no 4.7VDC supplied even if the BIAS-T button is inverted after the mode change. During this period, the spectrum shown is from Tuner 1 only. So, there will be no change in the noise level even if the "APPLY AUTO" is pressed or the ampl/phase manually adjusted.
Anyway, you see the big noise is there!
36"- end: Toggling twice the BIAS-T button, you can get the Tuner2 antenna working. When manually adjusting the ampl/phase to the point where the noise becomes minimum, you can see some signals are floating up with much higher readability. When applying "APPLY AUTO", the noise becomes maximum where weak signals are barely readable.
Note: You don't have to worry about the "BIAS-T" issue when you use any antenna that is NOT of active type. The reason why I am using an active whip is such that it can easily pick up local noises. Also, it is quite easy to set up such a small antenna almost anyplace.
