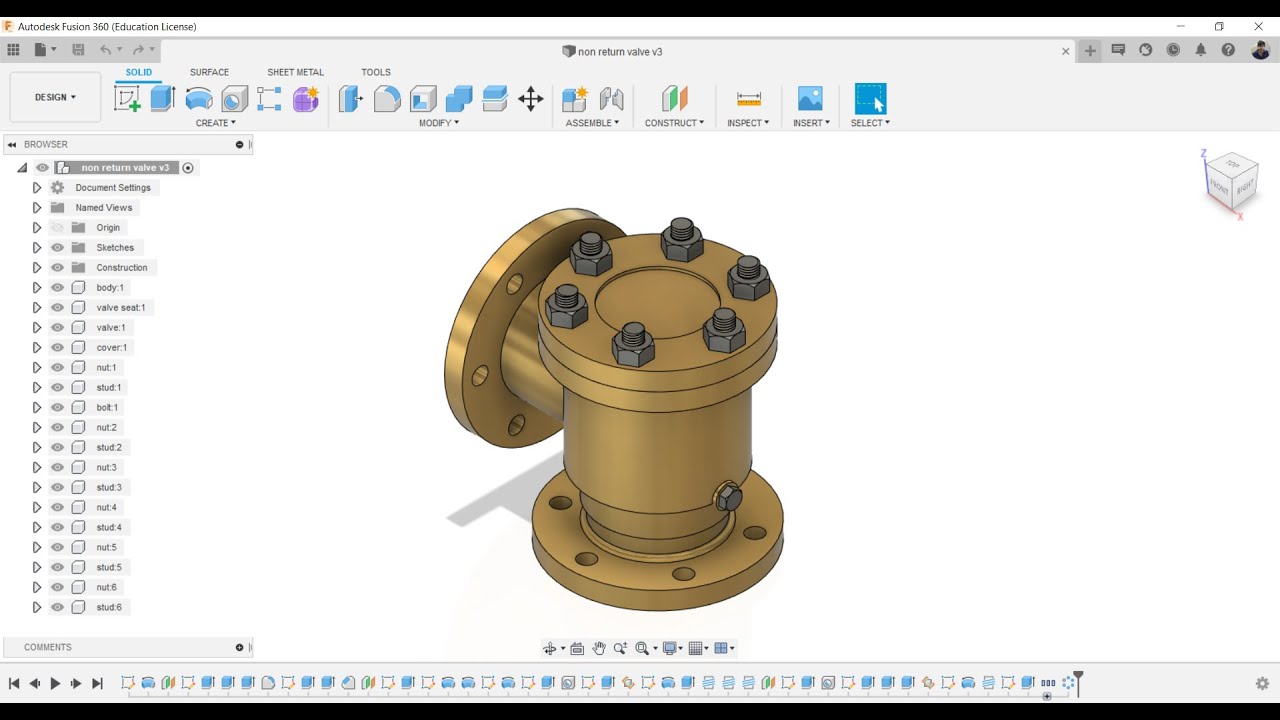

Узел обратного клапана Сборка с использованием Fusion 360

Описание: Fusion 360 — это программное обеспечение для 3D-моделирования, разработанное компанией Autodesk, известной своими знаменитыми продуктами, такими как AutoCAD, Autodesk MAYA, Autodesk Inventor и др. Fusion 360 — это облачный САПР, способный решать такие задачи, как САПР, CAM и моделирование. Fusion 360 выделяется в области быстрого прототипирования. Другие его компоненты также соответствуют отраслевым стандартам.

Fusion 360 использует облачные технологии, что позволяет нескольким пользователям работать над одним проектом, а также снижает нагрузку на систему пользователя. Fusion 360 предоставляет бесплатный доступ студентам и любителям, использующим Fusion 360 в некоммерческих целях.

В этом видео мы используем Fusion 360 для создания 3D-модели обратного клапана. Обратный клапан – это именно то, что он собой представляет: он пропускает поток жидкости в одном направлении и ограничивает поток в противоположном. Это достигается различными способами. Один из распространённых методов – метод конуса и шара. Шар помещается в коническую камеру, короткий конец которой является направлением входа, диаметр отверстия которой меньше диаметра шара, а широкий конец – направлением выхода. При правильном направлении потока шар перемещается в сторону более широкого конца, а при обратном потоке – в сторону короткого отверстия, что в конечном итоге блокирует отверстие и предотвращает обратный поток жидкости.

Чтобы установить студенческую версию Autodesk Fusion 360, перейдите по ссылке ниже:
   • How to install Autodesk Fusion 360 Student...

Чтобы скачать чертеж обратного клапана, нажмите здесь:
https://drive.google.com/file/d/10RIg...

Подготовили: г-н Бхаратвадж П. и г-н Имая Ганеш С., студенты факультета машиностроения (выпуск 2023 г.)
Руководитель: г-н Б.К. Сараванан, AP/Mech
Институт инженерии и технологий KPR
Арасур, Коимбатур, Тамилнад - 641407
