Trivellazione orizzontale controllata

Описание: www.vedacostruzioni.it

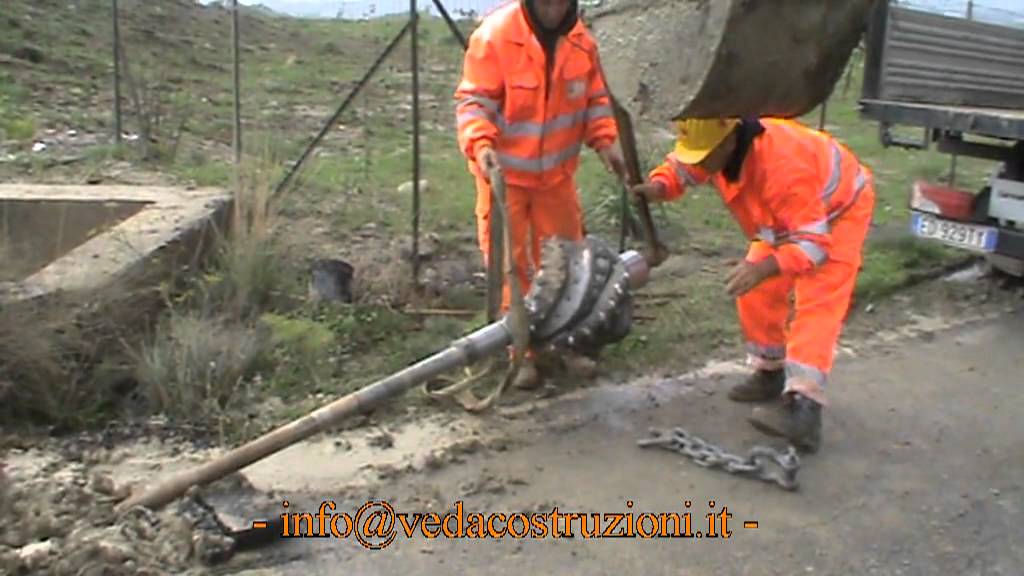

Trivellazione orizzontale controllata su strada provinciale, in frana, Cutro-Le Castella. Installazione di due tubi camicia diametro DN 225 lunghezza 120 ml. Parco eolico nel comune di Cutro.
________________

Trivellazione Orizzontale Controllata, T.O.C.
Si tratta di un sistema di perforazione mutuato dall'industria petrolifera per la realizzazione di pozzi deviati rispetto alla verticale. Da una postazione di partenza ove è posizionata l'unità di perforazione, si realizza un foro pilota di piccolo diametro lungo un profilo di progetto predeterminato che prevede il passaggio al di sotto dell'ostacolo da superare, raggiungendo la superficie al lato opposto rispetto al Rig stesso.
Il foro viene successivamente allargato fino al diametro richiesto per il contenimento della condotta, preassemblata e precollaudata, all'interno del foro. I lavori sono agevolati dall'uso di fluidi di perforazione che garantiscono il sostegno del foro, il trasporto a giorno del materiale di scavo, il raffreddamento e la lubrificazione. Il controllo direzionale della perforazione, altimetrico e planimetrico, è verificato in continuo mediante strumentazione elettronica.
Questa tecnologia, è utilizzata principalmente nell'attraversamento in subalveo di corsi d'acqua e nel superamento di pendii di frana, attraversamenti stradali, attraversamento al di sotto di sottoservizi in genere. Caratterizzano tale tecnologia i ridotti tempi di esecuzione e l'assenza di pozzi di partenza e di arrivo. I diametri installabili mediante la tecnologia T.O.C. variano da 25,4 mm a circa 1500 mm con lunghezze che possono raggiungere e superare anche i 1000 m. In applicazioni particolari, tali limiti sono stati superati, realizzando veri e propri record, per raggiungere i quali sono state realizzate macchine speciali espressamente costruite per quei particolari progetti.
