Модуль ФМ на КПЕ ВЕФ
Автор: Григорий Хадиев
Загружено: 2022-08-11
Просмотров: 10156

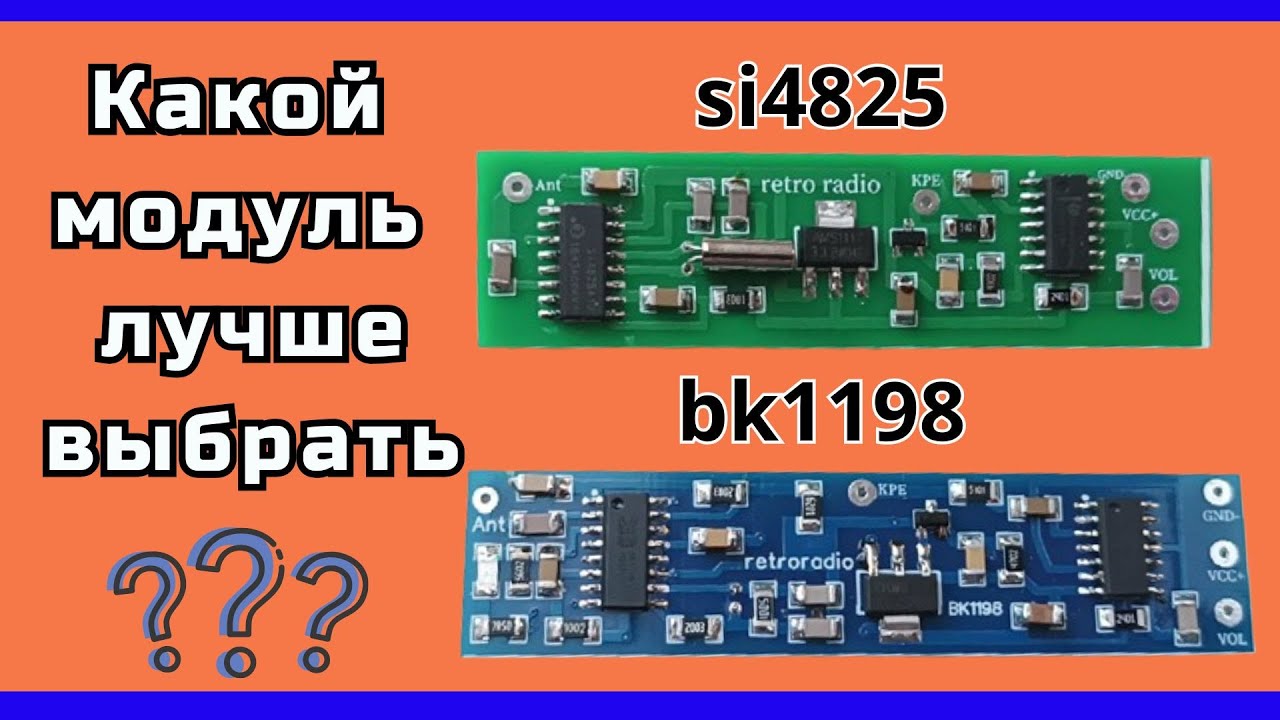

Описание: Просто закрепить плату ФМ (не только на ВК1198, также крепил и на КТ0936, и на Si4825, и на ТЕА 5710) на выводах массы от КПЕ приемника ВЕФ, т.к. на самой плате специально для этого предусмотрено два металлизированных отверстия не имеющих никаких соединений с основной схемой и на основную схему базового приемника тоже не повлияет - это масса КПЕ, а третья точка соединения платы - вывод электролитического конденсатора оставлен длинным и он же припаян к верхнему выводу переменного сопротивления и получается три опорные точки надежно держат плату на весу. В данном варианте диапазон установлен 68 - 108 Мгц, осталось установить КПЕ на место и сделать три подключения - питание (+) и (-), ну и выход УНЧ.
