Преобразование автомобильного аудиоусилителя в компьютерный блок питания

Описание: В этом видео я переделал блок питания компьютера для питания автомобильного аудиоусилителя JEC3245. Кроме того, я подключил светодиодный дисплей и дополнительный источник питания 5 В к удлинителю USB-кабеля типа «мама» для зарядки портативных аккумуляторов и смартфонов.

В целях безопасности всегда используйте кабель с предохранителем и исправным заземляющим контактом. Убедитесь, что корпус блока питания подключен к среднему проводу заземления.

Это сокращённая версия этого видео. Посмотрите полное 28-минутное видео, не представленное в списке, здесь:    • Car Audio Amp Computer Power Supply Transf...

Это цветовая кодировка любого блока питания.
Жёлтый: +12 В, в моём случае.
Белый: тоже +12 В.
Красный: +5 В, я подключил его к USB-кабелю.
Оранжевый: +3,3 В.
Чёрный: отрицательный или заземляющий вывод.
Синий: -12 В.
Фиолетовый: 5 В SB (напряжение ожидания).
Зелёный: /PS_ON (замкнуть на землю для запуска блока питания).

Так вот для чего нужен серый провод? Серый индикатор «питание в порядке» показывает 5 В, если на каждом из выходных проводов напряжение правильное.

Использованный усилитель

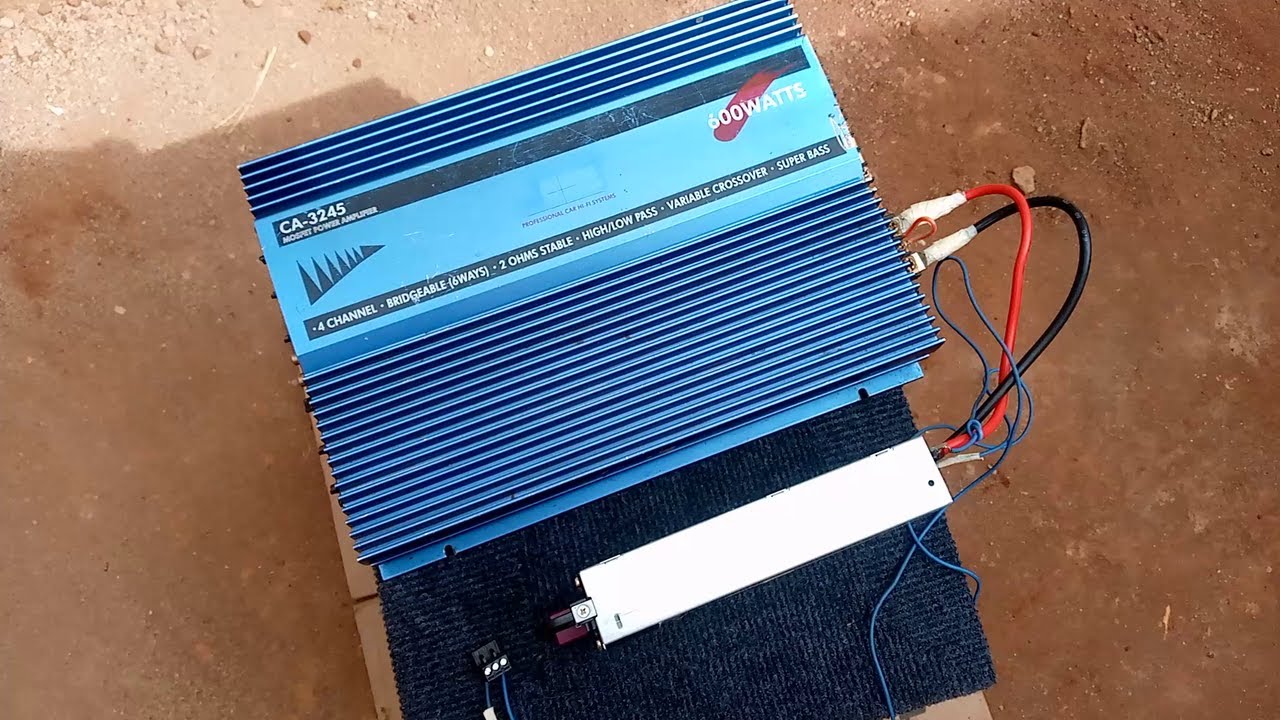

Автомобильный усилитель JEC 3245 мощностью 600 Вт

Сабвуфер от LG, модель CM9540
http://www.lg.com/pa_en/home-audio/lg...
Снято в Кении
