ШИМ для управления сервоприводами на STM32F042.
Автор: Алексей Седышев
Загружено: 2019-01-07
Просмотров: 323
Описание:

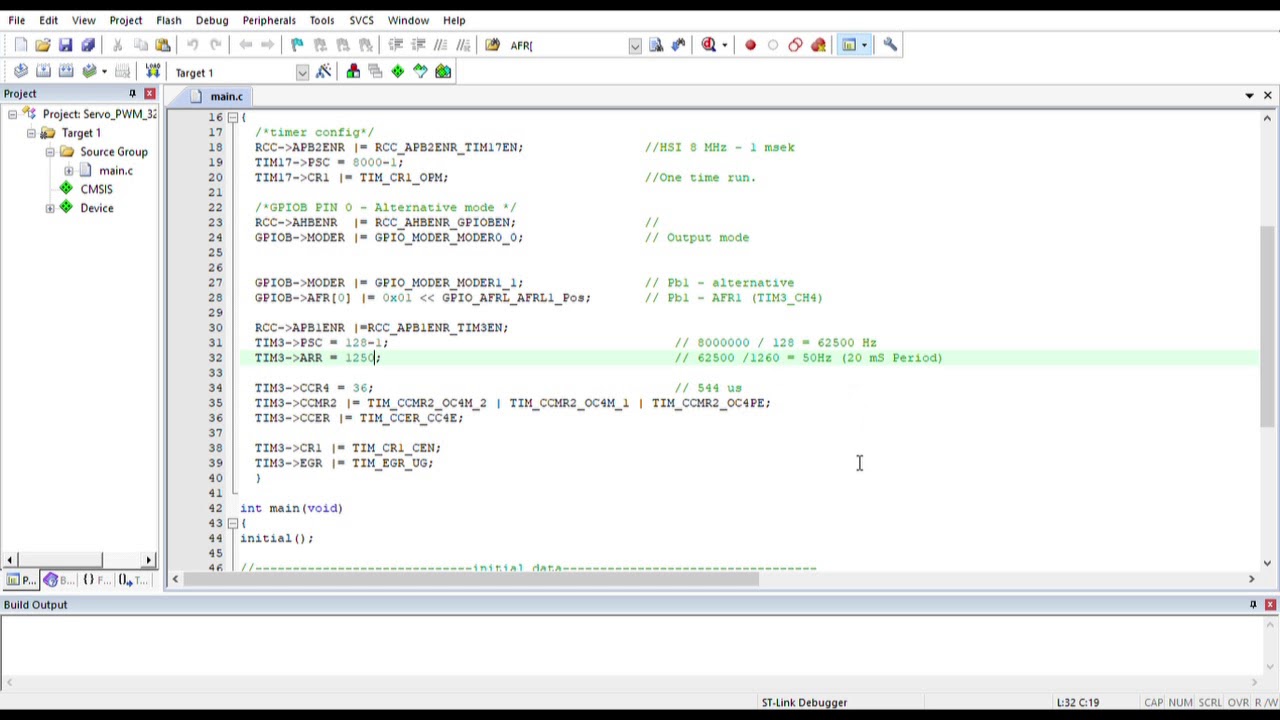

Управление осуществляется по 4 каналу 3го таймера (вывод PB1)
В примере рассмотрены настройки для работы с простейшими приводами (которые применяются в машинках с дистанционным управлением)
Длительность импульса для положения 0 гр = 544 мКс
Длительность импульса для положения 180 гр =2400 мКс
Период следования импульсов 20 мс.
Выбор пред-делителя (PSC=128) был сделан так, чтобы не было дробных значений (исключительно ради удобства счета)
Ссылка на проект на GitHub:
https://github.com/AlekseySedyshev/ST...
Скачать полный проект под Keil:
https://github.com/AlekseySedyshev/ST...
Печатная плата проекта:
https://github.com/AlekseySedyshev/ST...
