Ведущий ведомый JK-триггер и триггер данных
Автор: Global Science Network
Загружено: 2023-03-13
Просмотров: 5886
Описание:

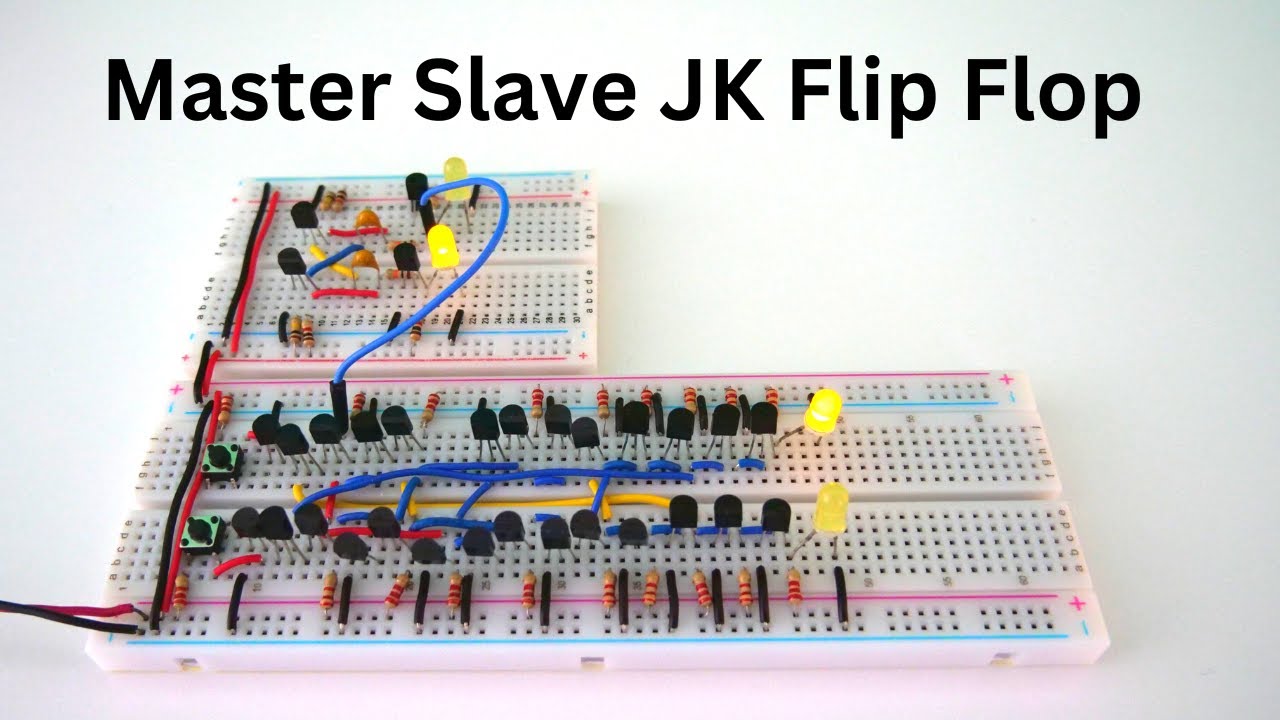

Подробно обсуждается, как построить ведущий-ведомый JK-триггер и триггер данных. Это было сделано на макетных платах с использованием отдельных транзисторов. Каждый триггер построен на логических элементах NAND. В качестве тактового генератора используется автоколебательный мультивибратор.
0:00 Введение
0:25 JK-триггер с запуском по фронту
1:13 Ведущий-ведомый JK-триггер
2:31 Описание схемотехнической схемы
7:56 Временная диаграмма тактовой частоты и выходного сигнала
9:14 Выходы на осциллографе
10:21 Ведущий-ведомый триггер данных
