Dibujo en perspectiva cónica Frontal - (un Foco)
Автор: EDUCALE . COM
Загружено: 2020-12-13
Просмотров: 3847
Описание:
Curso de Dibujo Técnico: https://educale.com

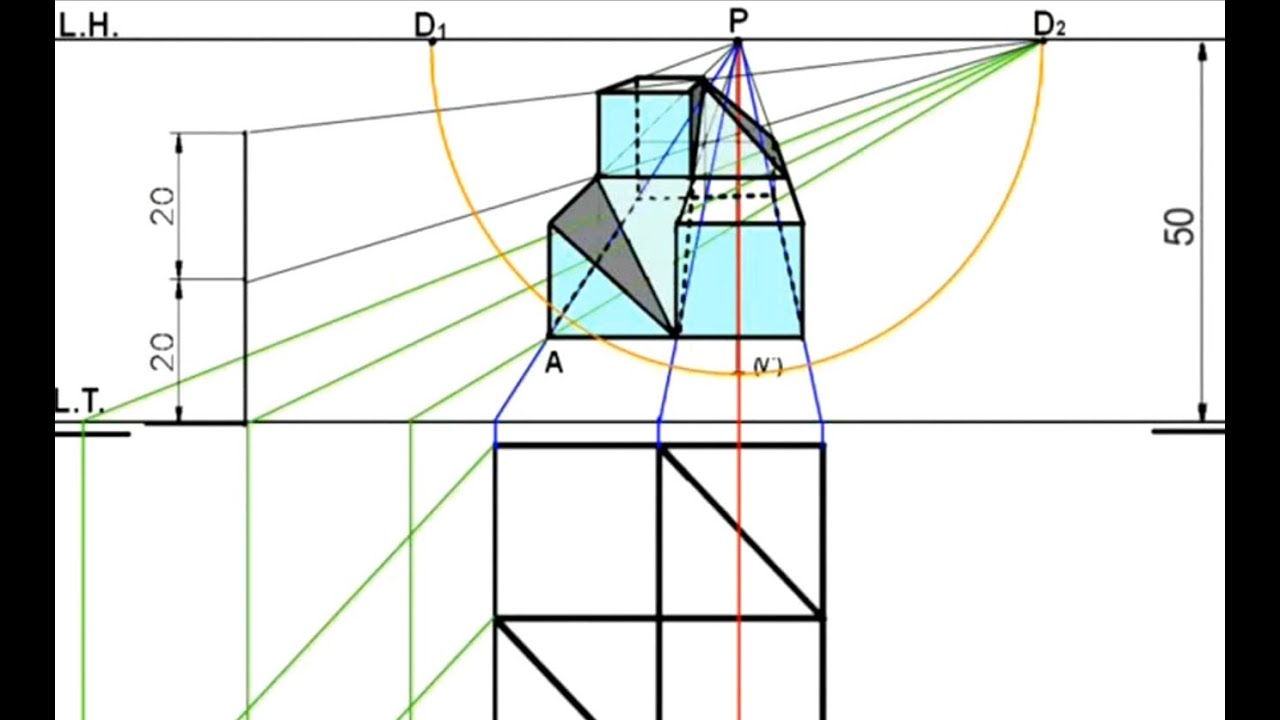

Dada la pieza definida por sus proyecciones diédricas obtener la perspectiva cónica de la misma. Escala 2:1. Trazar las líneas ocultas.
Se realiza un croquis de su volumen aproximado en perspectiva caballera, por ser la más sencilla.
Dibujamos los contornos de las vistas en sus respectivos planos. Después situamos las partes más visibles. Colocamos las líneas oblicuas en sus puntos localizados y estudiamos su posible volumen.
Dada la colocación de la planta, su perspectiva a realizar es cónica frontal, mediante el método de abatimiento, colocando la planta en posición real.
Trazamos las líneas del horizonte y de tierra según los dados en el alzado.
Llevamos la distancia del punto de vista sobre la línea del horizonte y hallamos los puntos de distancia con un arco con centro en el punto P.
