ВА 44-33 от IEK + моторпривод= управление с ноутбука!

Описание: #СоветыЭлектрика #IEK #электрика #электрик
Показываю дистанционное управление с компьютера или ключа управления, кнопки и даже от автоматики силовым автоматом ВА44-33.
Казалось бы что интересного в обычном силовом автомате?
Устройство у него простое и надёжное, внутри корпуса- кроме механизма включения/отключения, дугогасительных камер, подвижных и неподвижных силовых контактов с силовыми клеммами да электромагнитного с тепловым расцепителем- больше ничего и нет…

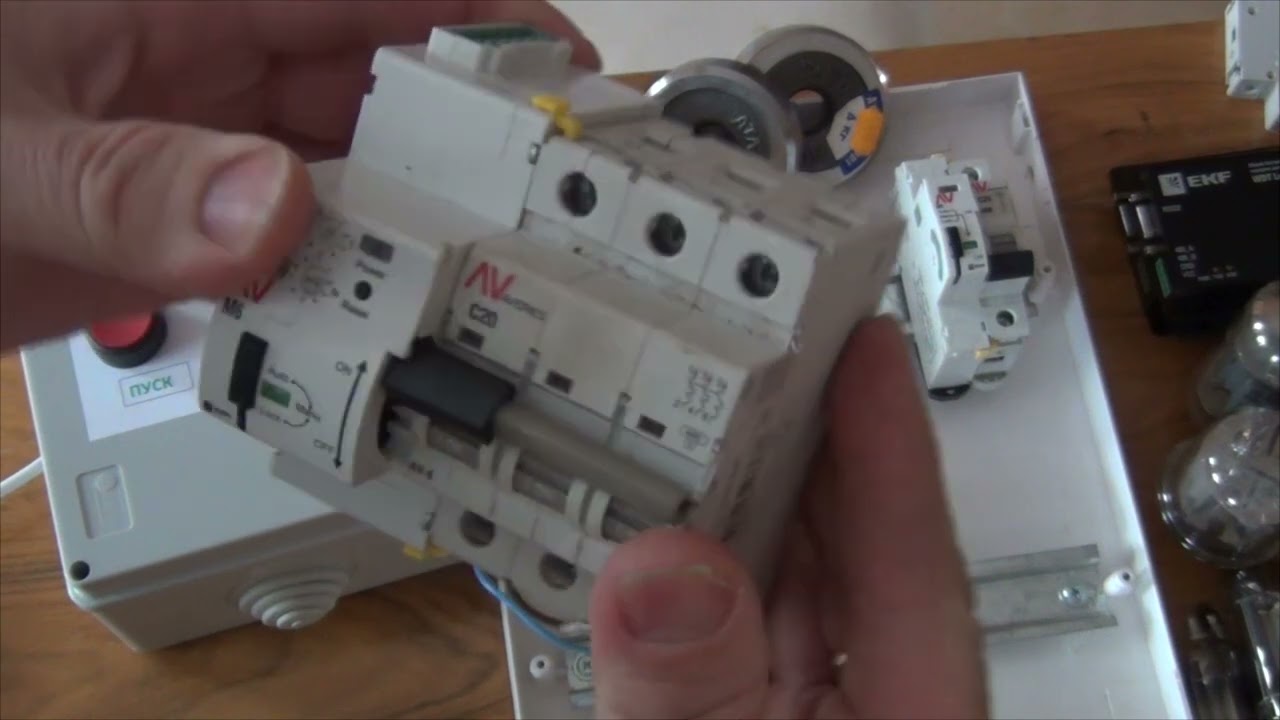

Однако дополнительные принадлежности, которые есть для ВА-44-33 такие как мотор-привод, блок-контакты автомата, независимый расцепитель- позволяют превратить этот автоматический выключатель в полноценный элемент практически любой автоматики для защиты и управления подключаемой к нему нагрузки и именно об этом я вам сегодня и расскажу, ну например- как с ноутбука включить и отключить такой автомат, как подключить к нему лампы сигнализации или как автомат может срабатывать и отключаться от любого реле- тока или напряжения и так далее.
Итак, силовой автоматический выключатель ВА44, типоразмер по габаритам- 33, в данном 33 типоразмере корпуса выпускаются автоматы на номинальный ток от 25 до 160А
Автомат трёхполюсный, каждый полюс имеет тепловой и электромагнитный расцепитель, то есть этот аппарат защищает то оборудование что к нему подключено- от перегрузки по току и короткого замыкания.

Для проверки механизма выключения есть кнопка «Тест».

Конечно же в основном такие автоматы применяются в промышленности, так как в отличии от автоматов модульной серии он больше по габаритам и не в каждый электрический щит бытовой серии его можно установить, ну и расчитан ВА44 на токи КЗ достаточно большой величины.
Хотя бывает что от трёхфазного щита учёта до дома прокладывают кабель 16 кв.мм по меди и для его подключения такой автомат ВА44-33 с его такими вот силвыми клеммами будет в самый раз, тем более что по техусловиям обычно указывается номинальный ток автомата в ЩУ 25А, а в серии ВА44-33 как раз есть такие 25-амперные автоматы.

Нормальное рабочее положение- вертикальное, но в паспорте на автомат указано что допускается поворот влево или вправо по вертикали.
Напряжение можно подключать как сверху так и снизу- тоже в паспорте указано.
Заявленный производителем срок службы- 15 лет, гарантийный срок- 5 лет со дня продажи.
Заявленная механическая износостойкость с учётом обслуживания- 5000 циклов. Я так примерно прикинул- если например утром пришёл автомат включил, вечером пошёл- выключил, то тогда автомата хватит на 5000 дней или это примерно 13,5 лет- в принципе что довольно немало.

Автомат устанавливаться должен либо на металлической панели толщиной не менее 3мм или на панели из изоляционного материала толщиной не менее 6мм и крепятся винтами которые идут с ним в комплекте.
Кстати есть возможность устанавливать автомат 33 типоразмера на дин-рейку, для этого есть доп. Принадлежность- специальная скоба которая приобретается отдельно- но у меня её к сожалению нет в наличии.

Так же из дополнительных принадлежностей к автомату есть всевозможные доп.контакты- аварийные, совмещённые, дополнительные. Так же можно установить независимый расцепитель или расцепитель минимального напряжения.

Пару слов по обслуживанию. Хоть в паспорте и указано что выключатель расчитан на работу без ремонта, но производитель, компания ИЭК всё таки рекомендует раз в год делать осмотр контактов и при необходимости- их чистить, а так же раз в полгода подтягивать контактные винтовые зажимы.
