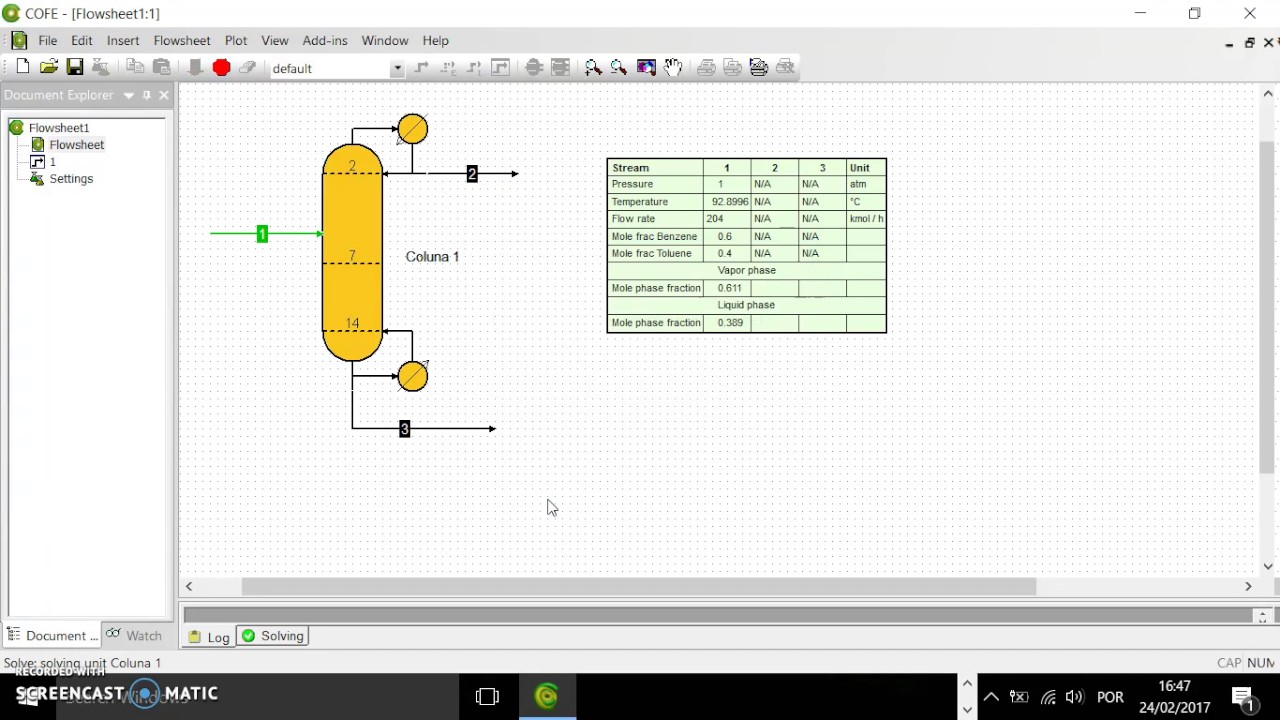

Coluna de destilação simples, gráfico de McCabe-Thiele e determinação do prato ótimo de alimentação.

Описание: Tutorial de como configurar uma coluna de destilação simples para separar uma mistura binária, como fazer o gráfico de McCabe-Thiele e como determinar o prato ótimo de alimentação, lenvando em consideração apenas a carga térmica do condensador.

Exemplo 7.1 – Separation process principles, SEADER, HENLEY, 2ª ed. (2006)
Uma mistura binária contendo 60% de benzeno e 40% de tolueno com uma vazão de 204 kmol/h (450 lbmol/h) deve ser separada por destilação simples de modo a se obter destilado e produto de fundo líquidos, na composição de 95% (mol/mol) e 5% (mol/mol) de benzeno, respectivamente. A alimentação é préaquecida de modo que entra na coluna com uma percentagem molar na fase vapor igual à razão de destilado para a alimentação (61,1%). Assuma uma pressão uniforme de 1 atm na coluna.
BM para benzeno na coluna: 0,60(450) = 0,95D + 0,05B
BM total na coluna: 450 = D + B
D = 275 lbmol/h e B = 175 lbmol/h  275/450 = 0,611
Número de estágios pelo método de McCabe-Thiele = 13

Vídeo desenvolvido no projeto "Pensamento computacional e Cibermática no curso de Engenharia Química", no âmbito do Programa de Bolsas de Graduação da Pró-Reitoria de Graduação (PROGRAD) da Universidade Federal de Uberlândia (UFU) e Faculdade de Engenharia Química (FEQUI), 2016-2017. Bolsista: Matheus Antonio Pereira Rocha. Orientador: Prof. Dr. Adilson José de Assis

O simulador COCO pode ser baixado gratuitamente de: http://www.cocosimulator.org/index.html
