Pasos para la Soldadura por Electrofusión

Описание: La soldadura por electrofusión es un método simple para unir tuberías de plástico. Para ello se utilizan accesorios elctrosoldables que incorporan una bobina interna que sirve para generar calentamiento mediante electricidad. Esto hace que el plástico, tanto del accesorio como de la tubería, se derritan fusionándose entre sí.

El proceso de soldadura por electrofusión se puede resumir en los siguientes pasos:

1. Cortar los extremos de la tubería para emparejar los bordes con alguna herramienta que deje un corte uniforme

2. Medir y marcar la longitud de inserción del accesorio. Luego, marque la longitud de inserción en las tuberías que se soldarán

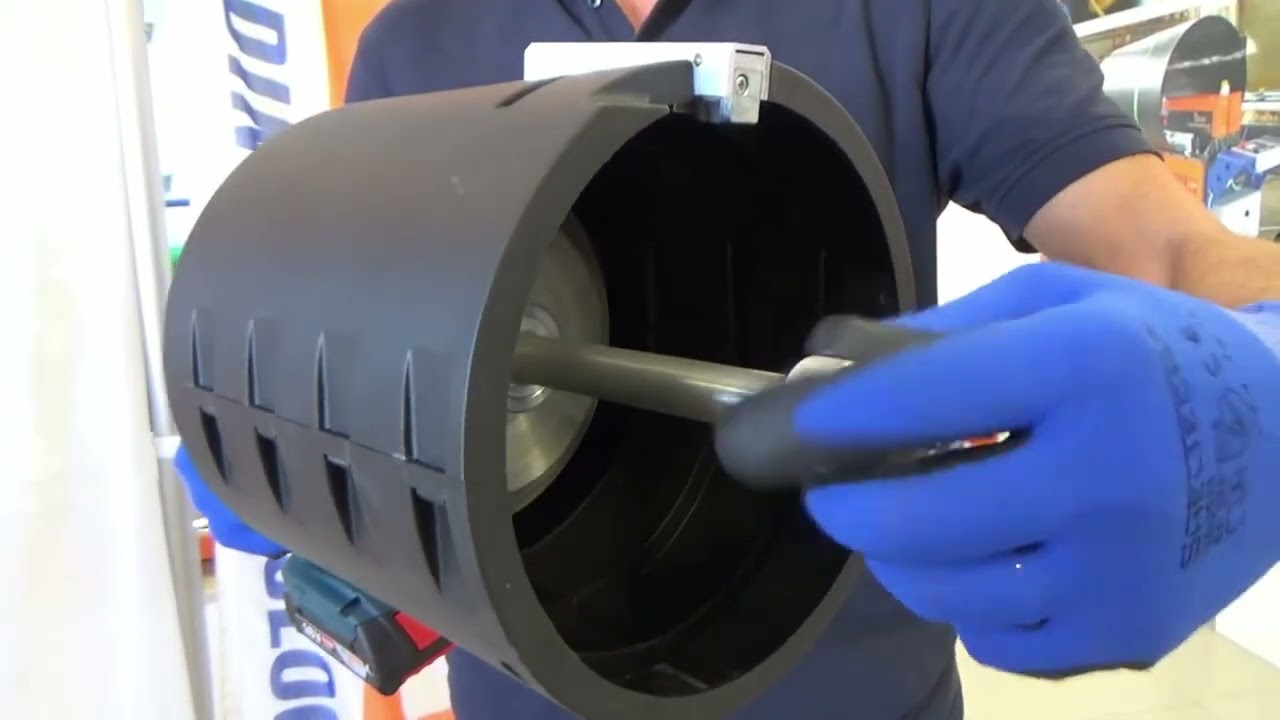

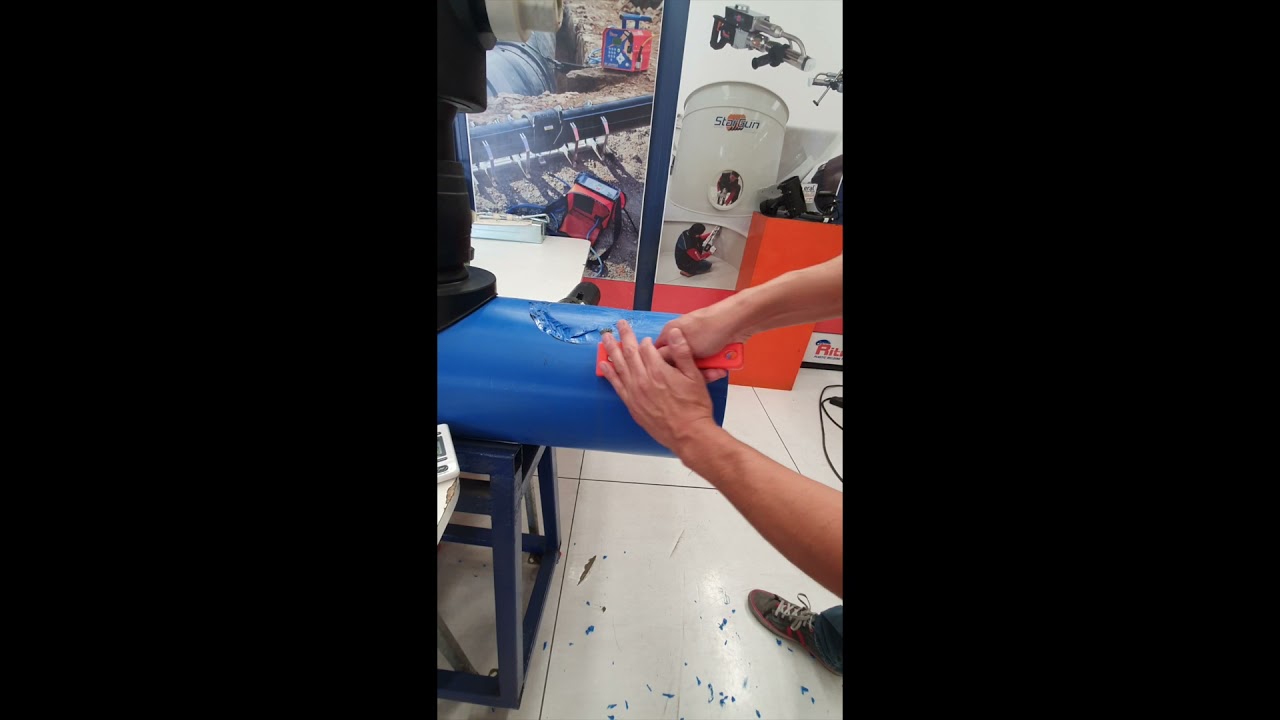

3. Con ayuda del raspador manual u orbital marca Ritmo desgaste ligeramente la superficie de las tuberías, con el fin de eliminar posible contaminación, hasta la marca que se hizo previamente. Según norma DVS2207 se debe remover 0,2mm de la superficie

4. Limpiar las caras internas, externas de las tuberías y del accesorio con ayuda de un paño sin pelusas y alcohol isopropílico.

5. Sujetar las tuberías, mediante alineadores, para evitar que se muevan durante el proceso de soldadura asegurando asi que el accesorio y el tubo estén correctamente alineados para evitar problemas de soldadura. Esto es de vital importancia en tubos que vienen en rollos, ya que generalmente quedan curvos al momento de la fusión.

6. Conectar en los bornes del accesorio, los adaptadores para la conexión de los terminales de la electrofusora. Nuestros equipos Ritmo incluyen los adaptadores universales de 4 y 4,7mm incorporados, por lo que no requieren reemplazo según el fitting a soldar

7. Escanear con el lector óptico el código de barras que trae impreso el accesorio para obtener los parámetros de soldadura

8. Esperar al mensaje del equipo donde indique que la soldadura fue realizada

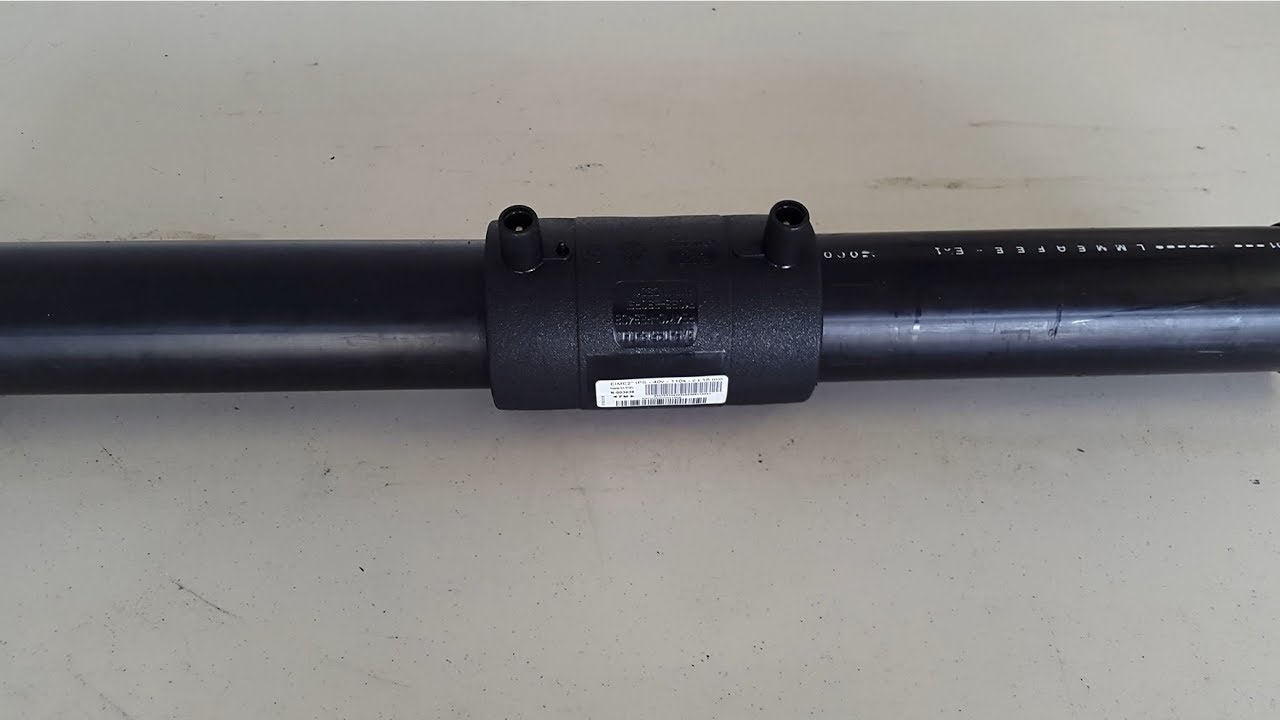

Los accesorios cuentan con indicadores de fusión, llamados testigos, los cuales sobresalen cuando el proceso ha finalizado. Algunos fitting no lo poseen ya que la norma no lo especifica.

Una vez finalizado el proceso el equipo de electrofusión muestra un mensaje que la soldadura se realizó de forma exitosa.
