Mercedes-Benz SLK — Как снять/установить задний бампер | R171

Описание: Первый этап снятия заднего бампера выполняется в багажнике.
Здесь необходимо снять обшивку задней центральной части.
С левой и правой стороны необходимо открутить по одному винту.
Снять пять заклёпок монтажным клином.
Снять восемь заклёпок на верхнем крае обшивки плоскогубцами, имеющимися в продаже.
Извлечь два резиновых упора крышки багажника.
Открыть сервисные люки с обеих сторон.
Извлечь обшивку из пола багажника.
Выключить зажигание и вынуть ключ.
Перед снятием задней центральной части отсоедините два электрических разъёма.
Они подключены к выключателю перегородки багажника и подсветки.
Продолжить за сервисным люком.
Снять труднодоступные болты и гайки, используя подходящие инструменты.
Расположение гаек показано здесь с другой стороны автомобиля.
Затем открутить два болта.
Бампер слегка опустится после откручивания болтов.
Последняя гайка расположена по центру за фиксатором замка багажника.

Если автомобиль оборудован системой Parktronic, как показано здесь:

Разрежьте стяжку на жгуте проводов с правой стороны.

Отсоедините разъём.

Затем выдавите втулку через отверстие наружу.

Теперь необходимо открутить ещё шесть болтов снаружи автомобиля.

Два болта находятся прямо под бампером.

Подъёмник автомобиля больше не требуется.

Следующие два болта расположены в задней части подкрылка.

Открутите эти болты с обеих сторон.

Снимите бампер с помощью помощника.

Примечание: С правой стороны проведите жгут проводов PTS через отверстие наружу.

Новый бампер устанавливается в обратном порядке.

После установки наружных деталей проверьте зазор при закрытом багажнике.

Используйте щуп для измерения зазоров, чтобы измерить расстояние «крышка багажника – бампер».

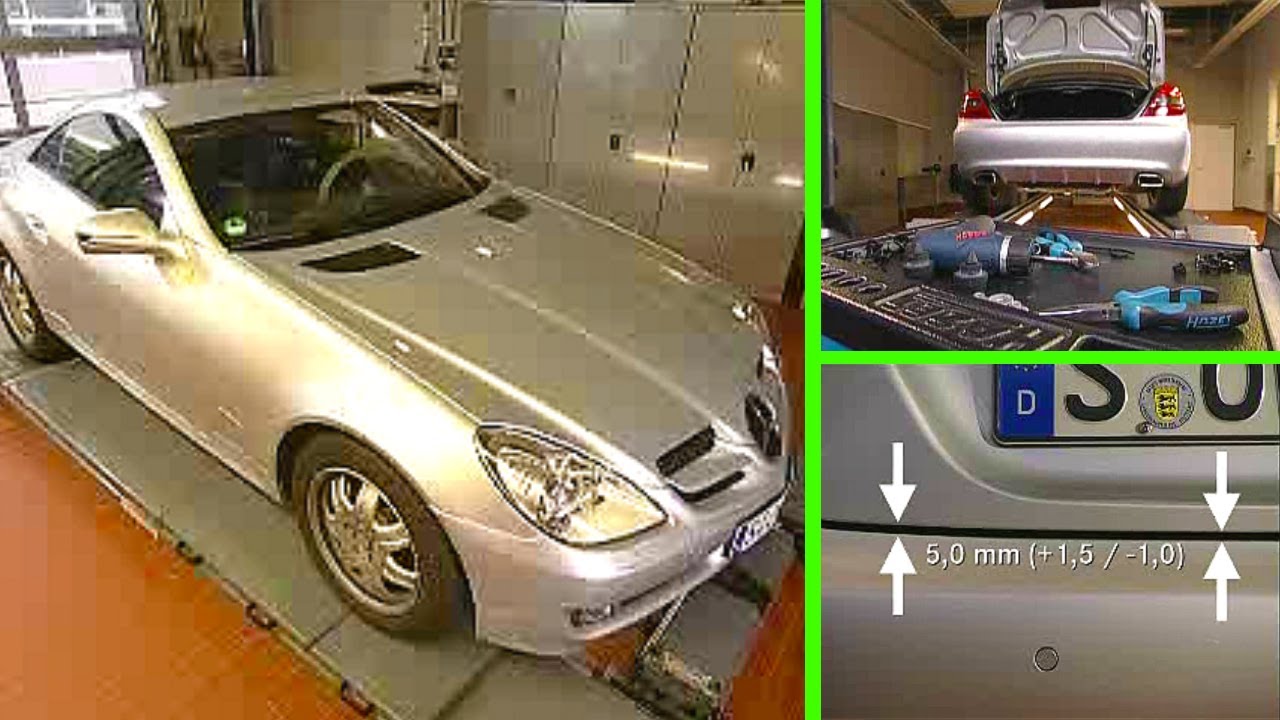

Указанный размер зазора составляет 5,0 мм с допуском +1,5 и -1,0.
В данном случае размер зазора правильный.
И наконец, установите оставшиеся детали в багажник.

-------------------------------------------------------------------------------------
