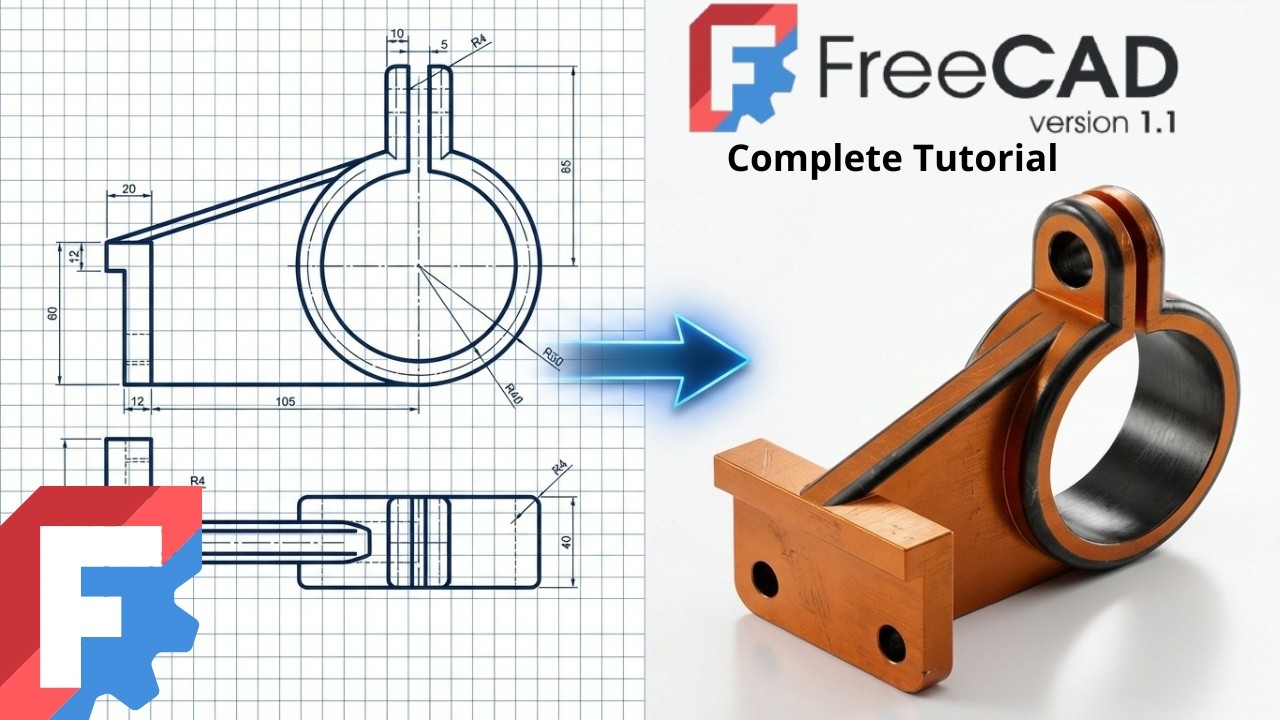

FreeCAD — Полное пошаговое руководство для начинающих. Упражнение 32.

Описание: 3D-эскиз: https://www.3dmechanism.com/post/3d-c...

Пожертвования через PayPal: https://www.paypal.com/donate/?hosted...

Начните свой путь в 3D-моделировании с FreeCAD! Этот урок специально разработан для начинающих. Вы откроете для себя основные функции программы и быстро создадите свой первый проект.

1. Выдавливание (Pad)
Команда «Выдавливание» — основной инструмент для создания твердого тела.

Действие: Выдавливает (втягивает) 2D-эскиз в третье измерение.

Типичное использование: Создание основного тела или базовой формы детали (например, превращение прямоугольника в кирпич).

2. Скругление (Fillet)
Команда «Скругление» — инструмент для закругления острых кромок.

Действие: Заменяет острый угол плавной дугой окружности.

Типичное применение: Укрепление детали, снижение напряжений или обеспечение безопасности при обращении с ней (без острых углов).

3. Паз
Команда «Паз» — это универсальный инструмент для удаления материала.
Действие: Вырезает точную форму вашего эскиза в твердом теле.
Типичное применение: Создание пазов нестандартной формы, прямоугольных вырезов или простых нестандартных отверстий.

4. Отверстие
Команда «Отверстие» — это специализированный инженерный инструмент для создания стандартных отверстий для сверления.
Действие: Вместо вырезания формы эскиза, он использует центры окружностей/точек на вашем эскизе для сверления стандартных профилей.
Ключевые особенности: Автоматически создает зенковки, потайные отверстия и резьбовые отверстия для винтов определенных размеров (например, M3, M4, M5).
