Cara Cek Jalur Kabel Pengapian Kawasaki Kaze Dari Spul Jalan,CDi, Dan Koil.

Описание: Cara cek jalur kabel pengapian kawasaki kaze dari spul jalan, cdi, dan koil.
Langkah pertama kita harus ketahu terlebih dahulu arti warna kabel yang ada di spul jalannya, yaitu sebagai berikut:
1. Kabel hitam garis merah adalah sebagai arus utama pengapian dan pastikan ada arusnya dan masuk langsung ke soket cdi di bawah kanan.
2. kabel hijau garis kuning adalah sebagai pulser dan pastikan ada arusnya dan masuk lamgsung menuju cdi di soket atas kiri.
3.kabel kuning adalah sebagai arus utama lampu dan masuk ke kiprok di atas kanan.dan arusnya akan keluar lagi lewat kabel kuning tersebut masuk ke saklar on of.dari saklar on of keluar lagi masuk ke jauh dekat.dan dari jauh dekat keluar menuju lampu jarak jauh dan dekat yang dipiting lampunya.
4.kabel warna putih adalah sebagai arus utama pengisian dan langsung masuk ke kiprok dan pastikan ada arusnya.

untuk no 3 dan 4 itu tidak ada kaitanjya dengan jalur pengapian.

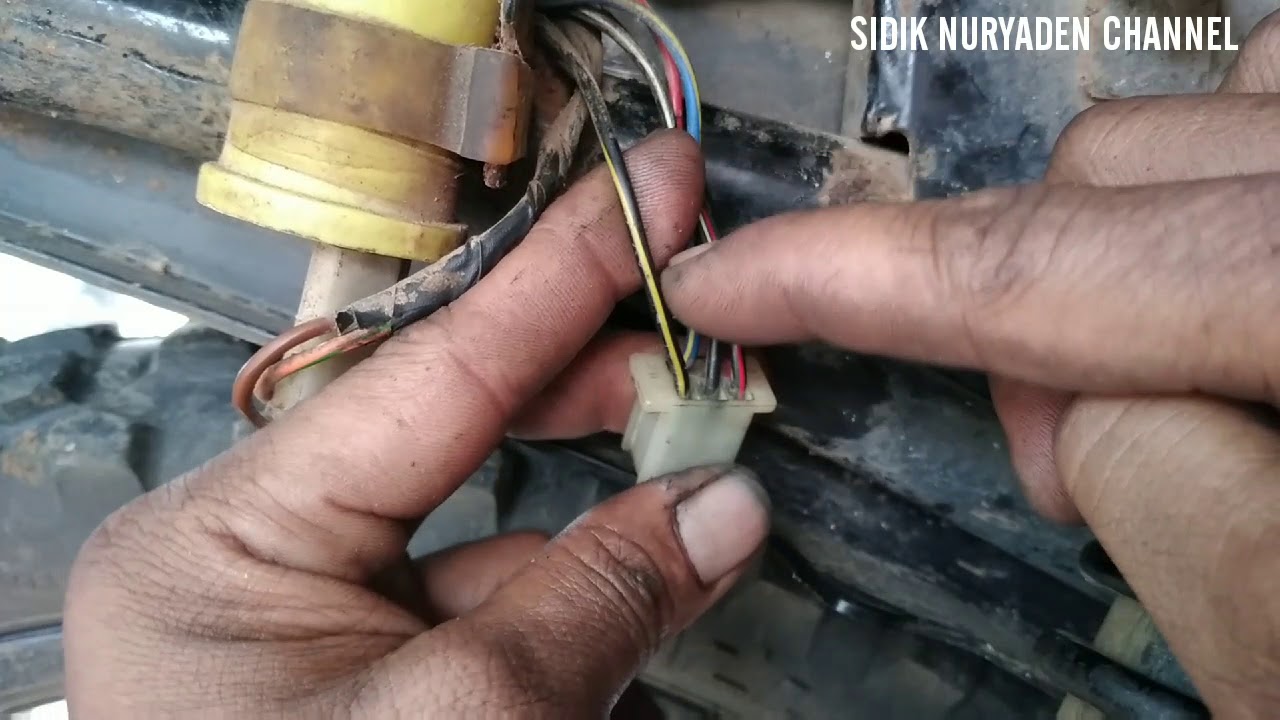

selanjutnya untuk jalur kabel disoket cdinya adalah sebagai berikut:
1.kabel warna hitam garis merah adalah sebagai arus utama pengapian dari spul jalan dan pastikan harus ada arusnya.
2.kabel warna merah garis hitam adalah sebagai keluaran dari cdi dan pastikan ada arusnya, dan tersambung menuju ke koil.
3.kabel warna hitam garis putih adalah sebagai jalur kunci kontak dan pastikan tersambung, apabila tidak menggunakan kunci kontak maka kabel tersebut tidak digunakan.
4.kabel warna hitam garis putih adalah sebagai masanya cdi dan pastikan harus terpasang ke bodi atau rangka motor.
5.kabel warna biru garis kuning adalah sebagai jalur dari pulser dan pastikan pulsernya hidup.
Untuk persamaan cdinya bisa kita gunakan cdi yang biasa dipakai pada motor honda dupra fit, grand, legenda, fitnew, supra x 100, mocin, dan lainnya.
Kemudian untuk jalur koilnya pastikan kabel merah garis hitam keluaran dari cdi di atas kanan arusnya besar dan tersambung ke koilnya.Dan untuk masanya koil pastikan kabel hitam garis kuning terpasang atau tersambung ke bodi atau rangka motor.
Dan pastikan juga arus keluaran koil besar yang menuju ke busi.
