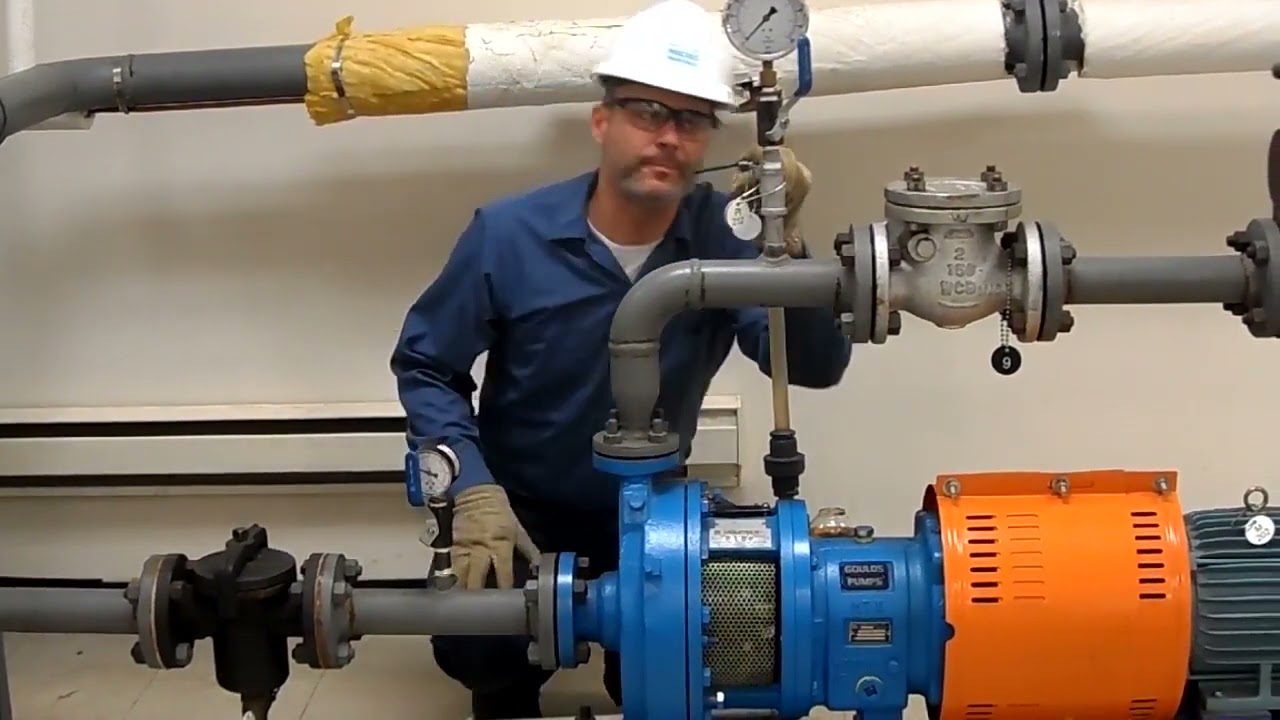

Le démarrage d’une pompe centrifuge, avec l’exemple de la P-204, installée dans les laboratoires P-110 et P-114 du Collège de Maisonneuve.

PRÉ-DÉMARRAGE
1. Vérification du niveau de remplissage du réservoir et de l’alignement des sources d’approvisionnement et de distribution.
2. Sélection des circuits de pompage selon les consignes. Ouverture des manomètres et des vannes spécifiques nécessaires au circuit d’eau.
3. Contrôle du niveau et de la couleur de l’huile dans le verre de regard (ici, un brun très pâle, ). Vérification des protections mécaniques, comme les grillages autour des pièces en mouvement.
4. Inspection des connexions électriques pour s’assurer de l’absence de bris ou de défaillance.
À ce stade, la pompe est jugée en bon état, et les composantes en amont et en aval sont prêtes à fonctionner.

DÉMARRAGE
1. Vérifier la position des vannes : manomètres ouverts, mais vannes de vidange (crépine, fond et air du haut) fermées et dirigées vers les égouts.
2. Ouvrir complètement la vanne d’aspiration et s’assurer que le manomètre indique une pression, signe que le liquide passe par la crépine et atteint la pompe.
3. Chasser l’air du corps de pompe par la vanne d’évacuation du dessus, en observant le verre de regard jusqu’à ce que seul le liquide occupe l’espace. Refermer cette vanne une fois le dégazage effectué.
4. Craquer légèrement la vanne de refoulement (environ 10% d’ouverture, soit 4 à 5 filets visibles).
5. S’assurer que la soupape de surpression est ouverte.
6. Vérifier le sens de rotation de la pompe, par observation directe ou grâce à l’indication (flèche) sur la volute. Faire un "jog" électrique pour confirmer.
7. Mettre la pompe en marche, contrôler la montée en pression et le débit avec la vanne craquée.
8. Une fois les paramètres stabilisés, ouvrir complètement la vanne de refoulement.
9. Effectuer une courte ronde d’inspection dans le laboratoire pour confirmer que les objectifs et paramètres opérationnels sont atteints.
Cette procédure illustre une précaution essentielle : pour la majorité des pompes centrifuges, il est indispensable de remplir le corps de pompe avant le démarrage afin d’éviter tout dommage.
